Подробная информация о продукте:
|
| Материал шестерни червя: | 50Mn, 42CrMo | Модель: | VE7 |
|---|---|---|---|
| Применение: | Отслежыватели горизонтальной одиночной оси солнечные | Вращающий момент требуемой производительности: | 1750 Nm |
| Удержание вращающего момента: | 13200 Nm | Опрокидывать вращающий момент: | 7000 Nm |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Выделить: | Привод ряда отслежывателя коробки редуктора солнечный,Привод ряда отслежывателя 1750 Nm солнечный,Горизонтальный солнечный привод ряда отслежывателя VE7 |
||

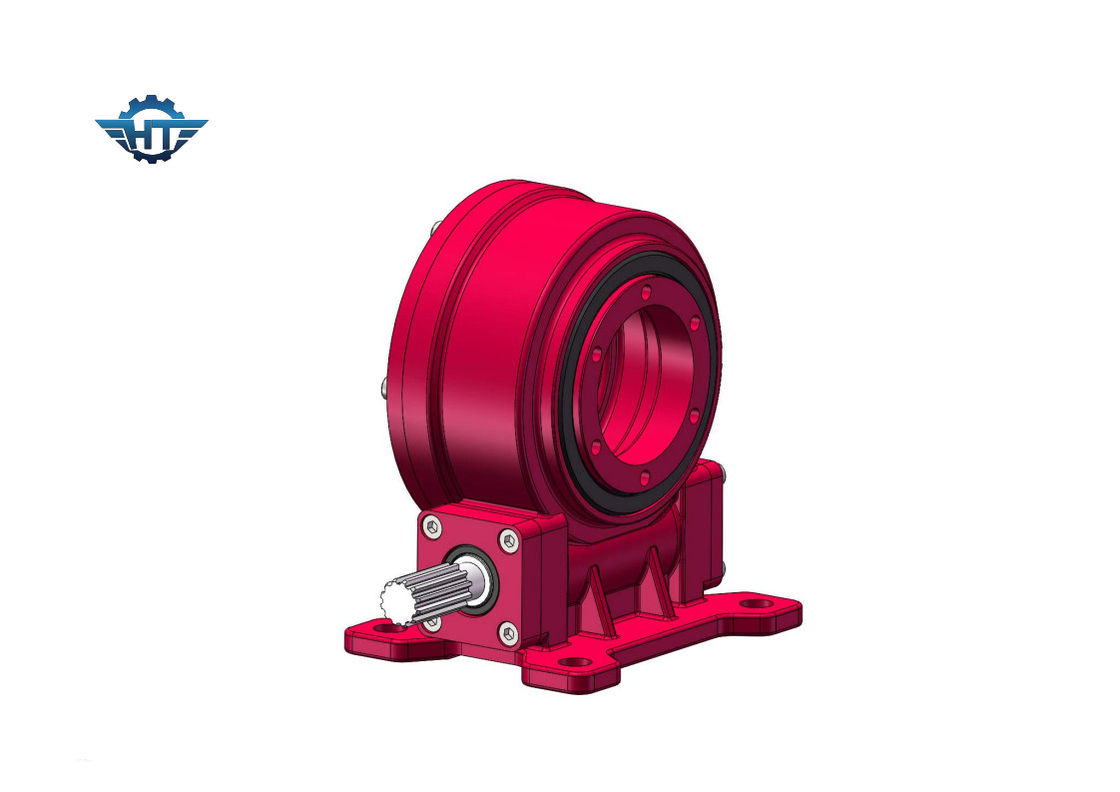

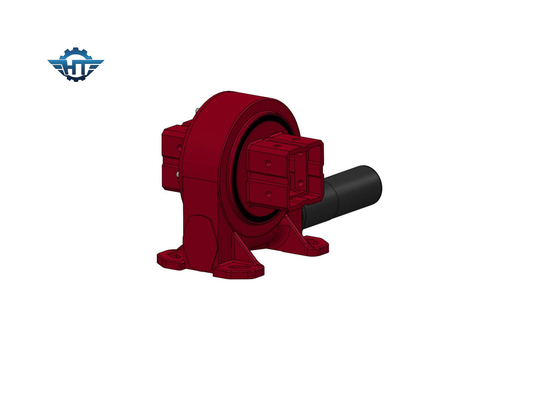

Коробка редуктора привода ряда VE7, замок собственной личности для отслежывателей горизонтальной одиночной оси солнечных
Описание коробки редуктора привода ряда VE7
Привод slewing Hangtuo отличал хорошим охватывающ червя и шестерню цепляя с multi контактом зуба который делает привод slewing с высоким backholding вращающим моментом для того чтобы улучшить солнечную безопасность системы слежения. Он само-запирает и может повернуть ±60°. Если большой необходимо ряд, его можно подгонять.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Словарь ключевого Paramaters
Опрокидывать вращающий момент момента: Этот вращающий момент нагрузка силы тяжести умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если фактический вращающий момент больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента, его также увиден как сломленный вращающий момент.
Само-запирать: Только когда нагрузка, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
