Подробная информация о продукте:
|
| Коэффициент шестерни: | 31:1 | Вращающий момент нормальной производительности: | 533 Nm |
|---|---|---|---|
| Удержание вращающего момента: | 7000 Nm | Опрокидывать вращающий момент: | 744 Нм |
| Вращающий момент требуемой производительности: | 0,065 об/мин | Использование: | Мини солнечные отслежыватели |
| MOQ: | 1 часть | класс защиты: | IP66 |
| Выделить: | Привод Slewing отслежывателя планетарного мотора солнечный,3 небольшого дюйма привода ряда,3 гидравлического дюйма привода ряда |
||

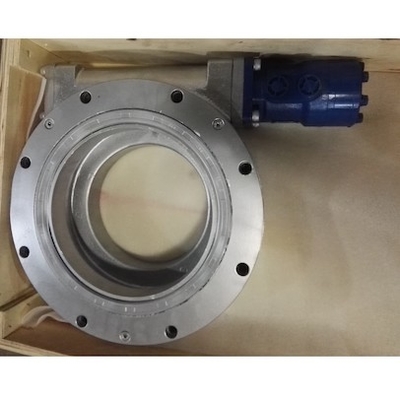

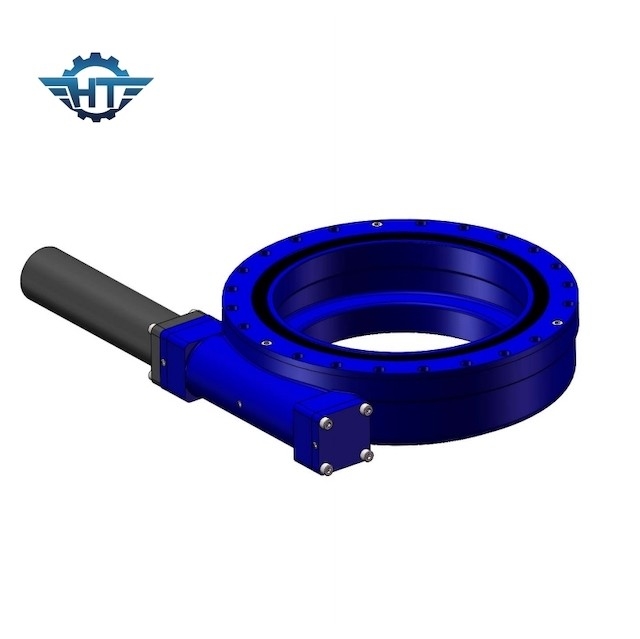

Приводы Slewing отслежывателя Drived планетарного мотора солнечные, 3 дюйма для мини солнечных отслежывателей
Солнечное описание приводов Slewing отслежывателя
Из-за их многократных использований, приводы slewing приходят в разнообразие модельные размеры, ряды представления и характеристики устанавливать. Приводы хорошо подойдут для применений которые требуют и удерживания нагрузки и вращательного вращающего момента от такой же коробки передач. Их можно также сделать с двойными осями поворота, (поворачивая оси в то же время) или с двойными приводами на такой же оси, (2 модульной резьбы управляя такой же шестерней кольца в одной оси).
Чего можно подгонять:
1. Различные моторы (AC, DC, и гидравлическое) можно конструировать согласно требованию к клиента.
2. Вал напротив мотора может выбрать быть головой наговора или не головой наговора.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Соответствуют планетарные преимущества мотора DC
1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.
2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.
3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое anf, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.
4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы wheel.we меля вместо сползать мелющ так жизнь коробки передач гораздо длиннее.
5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутренней округлостью скважины чем 0.003mm; бег путем свертывать вместо сползать; Выскабливать точности шестерни HRC60 поверхностный; Принятие всех этих technoligies обеспечивает супер тихий и устойчивый работать и время длинной жизни над 10000 часами.
