Подробная информация о продукте:
|
| Модель: | двойная ось SDE9 | Сертификация: | ISO, CE |
|---|---|---|---|
| Защита: | Закрытое снабжение жилищем IP66 | Место происхождения: | Changzhou, Китай |
| Материал: | QT | Гарантия: | 5~10 лет |
| Размер: | 3 дюйма к 25 дюймов | Цвет: | Требуемый клиент |
| Выделить: | slewing drive for solar tracking system,slew drive for solar tracker |
||

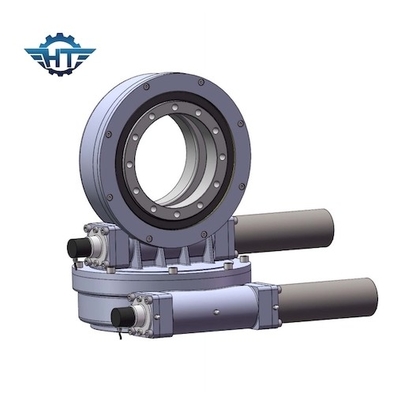

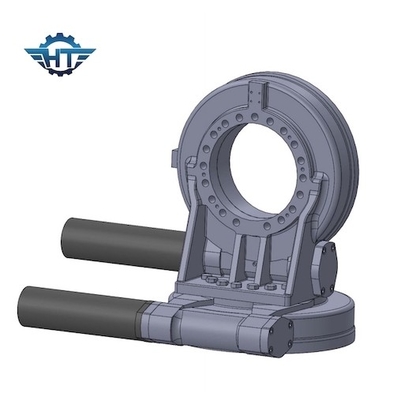

Привод Slewing оси шестерни червя Мульти-зуба IP66 двойной с Stepper мотором для PV солнечного
Описание привода Slewing оси шестерни двойное
Приводы ряда приходят с расклассифицированной IP66 рангом защиты, которая защищает привод от условий окружающей среды так же, как грязи, песка, пыли и даже воды. Привод конструирован в такой манере это огромные нагрузки можно снести с компактной формой. Шестерни используемые в собрании смогли быть затвердеты, так, что они обеспечит максимальную стойкость и более длинную жизнь.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Stepper мотор
Показывать 6 преимуществ stepper моторов с планетарной коробкой передач
Люди знают что stepper моторы широко были использованы, оно могут контролировать число ИМПов ульс для того чтобы контролировать количество сдвига углов, для того чтобы достигнуть цели точный располагать, но вы знаете преимущества stepper мотора? Здесь некоторые преимущества:
1. Угол вращения мотора пропорциональн к числу ИМПов ульс.
2. Когда мотор останавливает, он имеет максимальный вращающий момент (когда замотка возбуждение).
3. Превосходный стартстопный и обратный ответ.
4. Должный к отсутствию щеток, высокой надежности, поэтому жизни мотора зависит только от жизни подшипника.
5. Только нагрузка сразу соединенная с валом мотора может также быть очень низкоскоростным одновременным вращением.
6. Потому что скорость пропорциональна к частоте ИМПа ульс, настолько относительно широкий ряд скорости.
