Подробная информация о продукте:
|
| Тип: | Привод Slewing VE8 | Место происхождения: | Changzhou, Китай |
|---|---|---|---|
| Функция: | Увеличить крутящий момент | Сертификация: | ISO9001, CE |
| Защита: | Закрытый дом IP66 | Материал: | QT |
| Гарантия: | 10 лет | Размер: | 3 дюйма к 25 дюймов |
| Выделить: | slewing drive for solar tracking system,solar tracker drive |
||

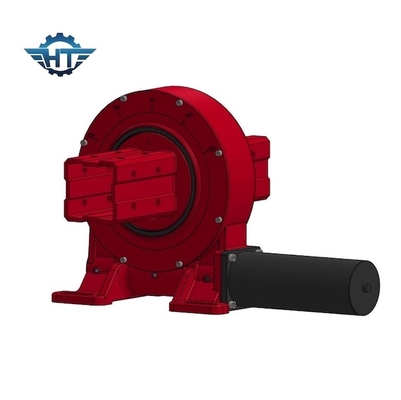

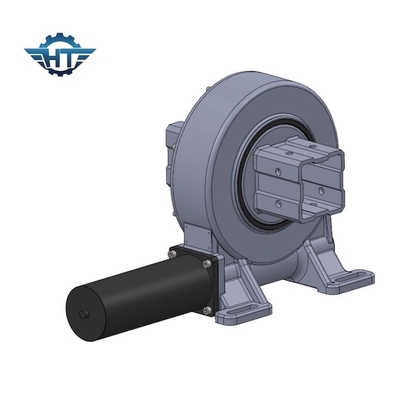

Вертикальный солнечный отслежыватель сразил привод с червем конверта для солнечной возобновляющей энергии
Солнечное описание привода ряда отслежывателя
Кольцо Slewing, также известное как подшипники slewing или подшипник turntable, большой подшипник который может вытерпеть больше аксиальной нагрузки, радиальную нагрузку и момент опрокидывать. Необходимые части передачи машинного оборудования. Оно имеет внутреннее и наружное кольцо, завальцовку и другие компоненты.
Можно рассматривать привод slewing как коробка передач потому что компоненты движения ядра вал подшипника и червя slewing. Оно также состоит из вспомогательных компонентов как уплотнения, снабжение жилищем, и мотор. Как источник питания, двигатель ряда обычно мотор планетарной шестерни DC, мотор DC stepper, шестерня AC AC etc. мотора гидравлический мотор главным образом использован в строительной технике как управляющее устройство силы. По мере того как компонент ядра slewing привод кольца, привод slewing может охотно выдержать осевые и радиальные силы.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Принцип деятельности привода Slewing
Управляют червем мотором, который управляет наружным кольцом кольца slewing для того чтобы вращать; наружное кольцо вывело наружу вращающий момент через фланец и внутреннее кольцо кольца slewing зафиксировано в снабжении жилищем.
Привод Slewing имеет обратный само-запирать из-за зубчатой передачи червя с обратными само-запирая характеристиками. Эта особенность значительно увеличивает стабильность работать и фактора безопасности хозяина. Сравненный к традиционным продуктам качания, коробка передач привода slewing легка для установки, легкий для поддержания, и сохраняет значительный космос установки.
