Подробная информация о продукте:
|
| Тип: | одиночный привод Slewing оси | Класс безопасности: | IP65 |
|---|---|---|---|
| Сертификация: | ISO9001, CE | Защитите особенность: | Заключенный |
| Материал: | QT | Гарантия: | 5~10 лет |
| Размер: | 3 дюйма к 25 дюймов | Применение: | Система слежения Солнца |
| Выделить: | slewing drive for solar tracking system,slew drive for solar tracker |
||

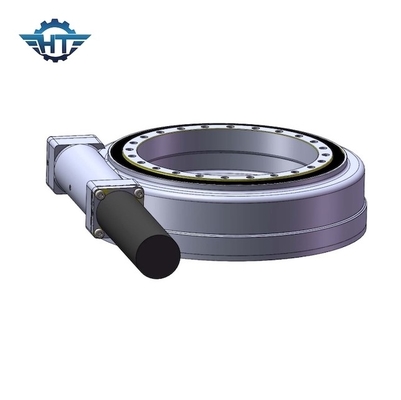

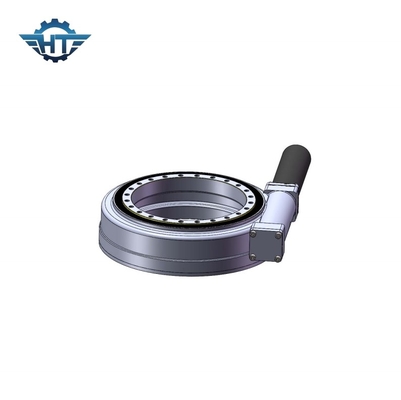

Анти- привод ряда ржавчины C4 солнечный с Hall зацепил мотор для системы слежения Солнца
Солнечное описание привода ряда
Механический дизайн отслежывателя должен учесть максимальное смещение солнца во время летнего солнцестояния (максимального смещенного угла между осями). Плоский одиночный отслежыватель оси или отслежыватель приполюсной оси (косой одиночной оси), максимальное угловое движение обычно не превышают или 120°.
Механический дизайн структуры привода ряда должен быть плотно и безопасно, учитывающ тепловое расширение металла и правильную установку привода ряда.
В случае разумного механического износа, потеря давления ветра и обесценивание материала, система слежения могут гарантировать период пользы 25 лет. В то же время, защитить длинный срок службы, все части потребности привода ряда гальванизировать или другую поверхностную антиржавейную обработку.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Инструкции установки
Приводы slewing серии SE вообще установлены горизонтально. И мы также рекомендуем установить горизонтально принимая во внимание представление приводов slewing.
