Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | VE9» |
|---|---|---|---|
| Коэффициент шестерни: | 61:1 | Вращающий момент требуемой производительности: | 4300 Nm |
| Удержание вращающего момента: | 27200 Нм | Опрокидывать вращающий момент: | 16000 Nm |
| Эффективность: | 40% | Точный: | меньше чем 0,1 градуса |
| Выделить: | Вертикальная коробка передач привода Slewing,Вертикальный привод Slewing IP66,Солнечный привод Slewing вертикали системы слежения |
||

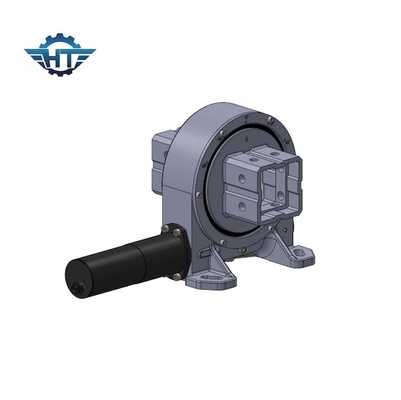

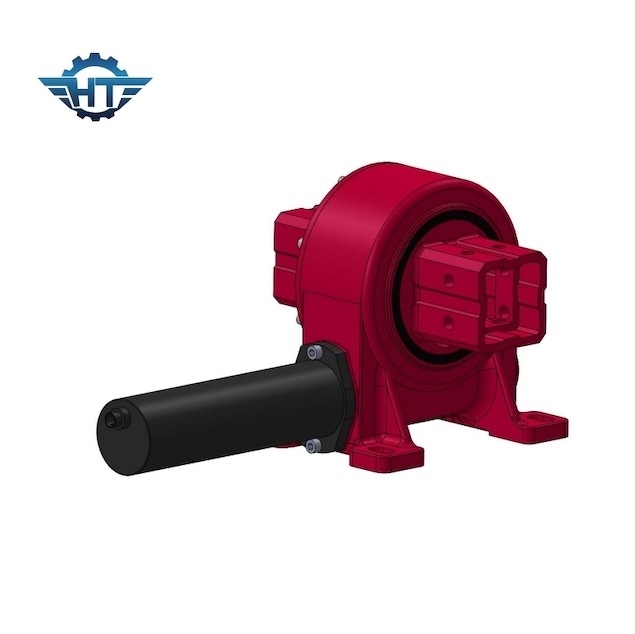

Вертикальная коробка передач привода Slewing IP66 для системы слежения квадратного выхода солнечной
Вертикальное описание коробки передач привода Slewing
Управляющее устройство червя ряда компактно построенный блок который состоит из кольца, базовой платины и червя slewing. Этот блок приносит преимущества кольца slewing и червя в один блок.
Соответствующее для применений которые требуют медленному вращению с непрерывным или циклическим движением способным на регулировать радиальные и осевые нагрузки. Продукт со стандартными размерами для соединять электрический или гидравлический мотор так же, как соединять всю систему к оборудованию.
Должный к своим сжатости, высокой ригидности и другим упомянутым преимуществам, управляющее устройство червя использовано в меняя оборудовании как мобильные платформы собрания, спутниковой системе, гидравлических нагружая кранах на кораблях откатки, небольших морских кранах, extendable вращая лестницах, в блоках колеса больших морских портальных транспортеров.
Технические данные
| Модель: | VE9 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 4300 N.m |
| Опрокидывать вращающий момент момента | 16 k N.m | Удержание вращающего момента | 27 k N.m |
| Статическая осевая оценка | 60 KN | Статическая радиальная оценка | 130 KN |
| Динамическая осевая оценка | 30 KN | Динамическая радиальная оценка | 65 KN |
| Коэффициент шестерни | 37:1 | Эффективность | 40% |
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Преимущества
1. Вращение ±60°, трудный стоп/трудный предел внутри привода в случае отказа программного обеспечения контролируя
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
