Подробная информация о продукте:
|
| Тип: | Поворотный привод VE | Материал: | 42CrMo или 50Mn |
|---|---|---|---|
| Гарантия: | 5~10 лет | Размер: | 3 дюйма к 25 дюймов |
| Тип зуба: | спиральный зуб | Мотор: | AC или DC или гидравлический |
| Цвет: | Требуемый клиент | Применение: | система концентрированной солнечной энергии |
| Выделить: | solar tracker drive,slewing drive for solar tracking system |
||

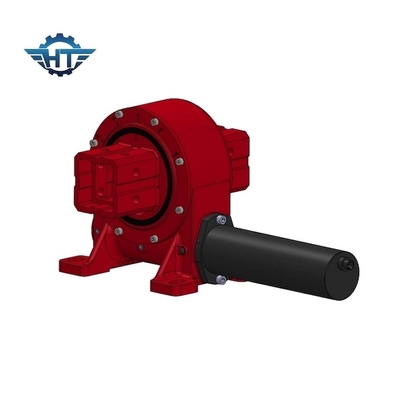

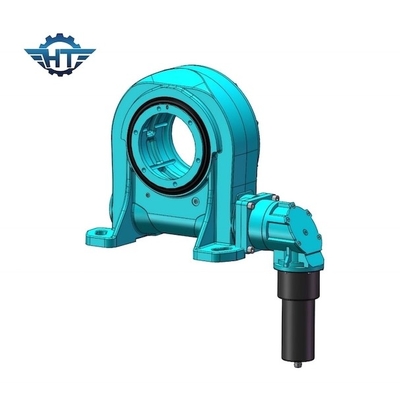

Сверхмощная коробка передач IP66 червя заключила нул приводов ряда отрицательной реакции для сконцентрированной системы солнечной энергии
Описание коробки передач червя
Приводы ряда неразъемный блок, который состоят из кольца ряда, шестерни, снабжения жилищем, и мотор (электрический или гидравлический) и оно конструированы для загрузки осевых, радиальных, и момента. Мы начали высокий ряд шестерни червя отрицательной реакции управляем специально для применений где высокая точность необходима.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Особенности
1. Приводы ряда Hangtuo приведены в действие с технологией червя стекла часа (двойника охватывая) для увеличенных регуляции, эффективности и точности нагрузки.
2. Изготовьте большое разнообразие стилей привода, модельных размеров, рядов представления, герметизируя вариантов, и характеристик установки.
3. Размеры типовой модели от 75mm до 800mm в диаметре.
4. Отрицательная реакция, почти нул отрицательных реакций
5. Само-запирать
Множественные варианты
1. 31:1 коэффициента уменьшения шестерни к 150:1
2. Установка горизонтальных, вертикальных, или сочетания из множественная оси
3. Одиночный червь или двойной червь
4. Электрический или гидравлический вариант мотора
5. Снабжение жилищем: Открытый или закрытый
6. Подгонянные конфигурации входного сигнала
7. Нестандартные конструкции в прикладные требования
