Подробная информация о продукте:
|
| Коэффициент шестерни: | 31:1 | Использование: | Солнечные отслежыватели |
|---|---|---|---|
| Вращающий момент нормальной производительности: | 533 Nm | Место происхождения: | Changzhou, Китай |
| Удержание вращающего момента: | 7000 Nm | Опрокидывать вращающий момент: | 744 Нм |
| Вращающий момент требуемой производительности: | 0,065 об/мин | Защитите особенность: | IP66 |
| Выделить: | Солнечный привод ряда отслежывателя заключил,Солнечный привод ряда отслежывателя 24VDC,Привод ряда отслежывателя датчиков Hall солнечный |
||

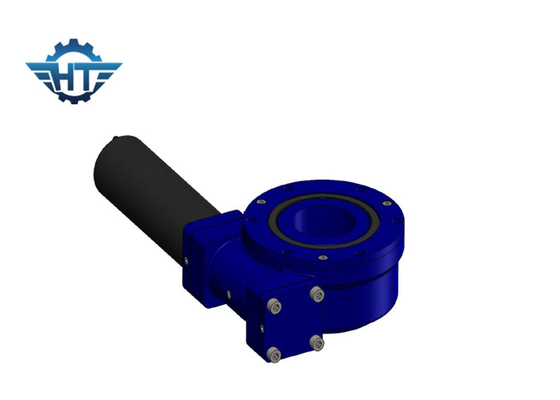

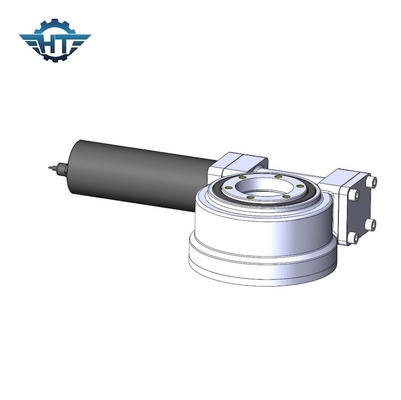

SE3 заключило солнечный привод ряда отслежывателя с мотором планетарной шестерни 24VDC и датчиками Hall
Закрытое солнечное описание привода ряда отслежывателя
Коробка передач привода червя соответствующая для применений которые требуют медленному вращению с непрерывным или циклическим движением способным на регулировать радиальные и осевые нагрузки. Продукт со стандартными размерами для соединять электрический или гидравлический мотор так же, как соединять всю систему к оборудованию.
Должный к своим сжатости, высокой ригидности и другим упомянутым преимуществам, управляющее устройство червя использовано в меняя оборудовании как мобильные платформы собрания, спутниковой системе, гидравлических нагружая кранах на кораблях откатки, небольших морских кранах, extendable вращая лестницах, в блоках колеса больших морских портальных транспортеров.
Управляющее устройство червя ряда компактно построенный блок который состоит из кольца, базовой платины и червя slewing. Этот блок приносит преимущества кольца slewing и червя в один блок.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Примечания
1. Различные моторы (AC, DC, и гидравлическое) можно конструировать согласно требованию к клиента.
2. Вал напротив мотора может выбрать быть головой наговора или не головой наговора.
Спецификация мотора DC
1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.
2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.
3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое anf, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.
4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы wheel.we меля вместо сползать мелющ так жизнь коробки передач гораздо длиннее.
5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутренней округлостью скважины чем 0.003mm; бег путем свертывать вместо сползать; Выскабливать точности шестерни HRC60 поверхностный; Принятие всех этих technoligies обеспечивает супер тихий и устойчивый работать и время длинной жизни над 10000 часами.
