Подробная информация о продукте:
|
| Коэффициент шестерни: | 31:1 | Тип: | Заключенный |
|---|---|---|---|
| Применение: | Солнечная энергия | Водитель: | как спрошено |
| Ранг IP: | IP66 | Цвет: | Апельсин |
| Эффективность: | 40% | Отрицательная реакция: | 0,1 градуса |
| Выделить: | solar tracker drive,slewing drive for solar tracking system |
||

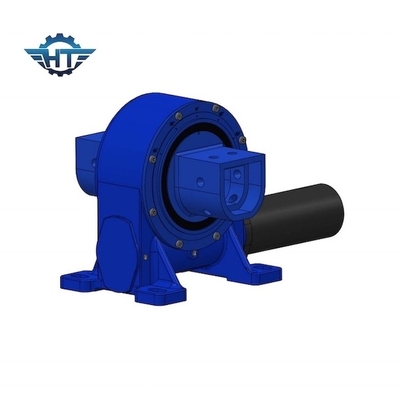

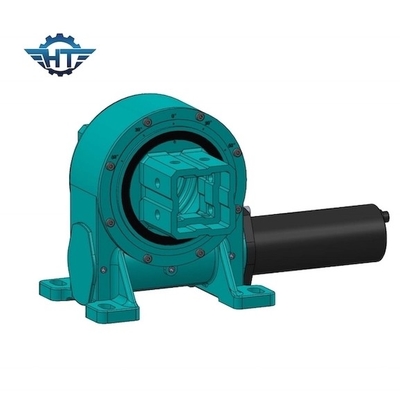

Вертикальная червяковая шестерня с одной осью, небольшой привод, солнечный привод с точностью 0,1 градуса
Описание вертикального привода
Солнечный следопыт должен иметь плавное, медленное и устойчивое движение. Следопыт должен обладать высокой точностью позиции и высокой степенью надежности.Эти требования могут быть достигнуты специально разработанными драйверами, известными как поворотные драйверы.
Точность: 0,1 градуса
Доступно: 3 дюйма - 12 дюймов
Горизонтальная установка
Рекомендуется устанавливать поворотные приводы вверх ногами на оси азимута в солнечных приложениях для лучшей защиты и добавлять защиту для оси подъема.направление установки должно основываться на оценке уровня защиты, и он должен быть лучшим для лучшей защиты..
Вертикальная установка
Рекомендуется устанавливать поворотные приводы, относящиеся к прикрепленному тягу вверх в солнечных приложениях для лучшей защиты.направление установки должно основываться на оценке уровня защиты, и он должен быть лучшим для лучшей защиты..
Параметры производительности модели VE
| Модель | Номинальный выходной крутящий момент (N.m) | Стойкость крутящего момента (kN.m) | Наклонный крутящий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Соотношение | Эффективность |
Точность (Уровень) |
ИП | Рабочая температура ((°C) | Самозамыкание | Масса (кг) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 12 кг |
| 5 дюймов | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 18 кг |
| 7 дюймов | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 32 кг |
| 8 дюймов | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 28 кг |
| 9 дюймов | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 52 кг |
| 12 дюймов | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 65 кг |
| 14 дюймов | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 88 кг |
| 17 дюймов | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 135 кг |
| 21 дюйм | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 192 кг |
| 25 дюймов | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 251 кг |
Особенности
1Принимая поворотный подшипник в качестве основного компонента, поворотный привод может нести осевую силу, радиальную силу и момент наклона одновременно.
2. Свинговый привод широко применяется в модульных прицепах, всех типах кранов, воздушной рабочей платформе, солнечных системах отслеживания и системах ветровой энергии.
3Электрические и планетарные коробки передач могут быть спроектированы в соответствии с требованиями клиента.
4Сдвигательный привод имеет преимущества экономии места в помещениях, максимальной грузоподъемности в компактной конструкции, длительного срока службы, снижения затрат на обслуживание и т. д.
