Подробная информация о продукте:
|
| Материал: | QT | Модель: | SDE7» |
|---|---|---|---|
| Стандартный цвет: | RAL 9006 | Коэффициент шестерни: | 57:1 |
| Вращающий момент требуемой производительности: | 2000 Nm | Удержание вращающего момента: | 13500 Nm |
| Опрокидывать вращающий момент: | 13200 Nm | Эффективность: | 40% |
| Аксиальная нагрузка: | kN 34 | Радиальная нагрузка: | 58 кН |
| Выделить: | 2000 приводов ряда Nm солнечных,Привод ряда мотора планетарной шестерни солнечный,Солнечный привод ряда системы слежения |
||

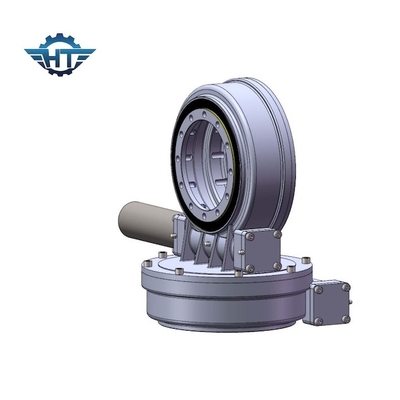

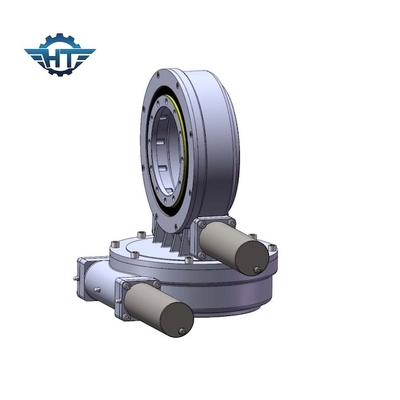

Привод ряда двойной оси солнечный с мотором планетарной шестерни для солнечной системы слежения
Описание привода ряда двойной оси солнечное
Приводы slewing Hangtuo обеспечивают большой коэффициент в одиночном оптимизированном этапе передачи, для веса против представления. Подшипники и шестерни собраны в низкопрофильного, само-сохраняя, и готов-к-устанавливают снабжение жилищем, позволяющ продукт прореагировать ко всем осевым и радиальным силам, и приводящ опрокидывающ моменты созданные в самых трудных применениях. Эти высок-способные к адаптации продукты также отличают сильным сопротивлением удара, представлением длинной жизни, ровным вращением, носить защиту, и загерметизированными вариантами привода. Все технические преимущества, совмещенные с ведущими в отрасли стандартами качества, делают продуктами Hangtuo идеальные выбранные для представлени-критических, сверхмощных применений.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Принцип деятельности привода ряда
Управляют червем мотором, который управляет наружным кольцом кольца slewing для того чтобы вращать; наружное кольцо вывело наружу вращающий момент через фланец и внутреннее кольцо кольца slewing зафиксировано в снабжении жилищем. Привод Slewing имеет обратный само-запирать из-за зубчатой передачи червя с обратными само-запирая характеристиками.
Словарь определяющих параметров
Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если qorque произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
