Подробная информация о продукте:
|
| Материал: | QT | Модель: | SDE7» |
|---|---|---|---|
| Вращающий момент требуемой производительности: | 2000 Nm | Опрокидывать вращающий момент: | 13200 Nm |
| Удержание вращающего момента: | 13500 Nm | Коэффициент шестерни: | 57:1 |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Аксиальная нагрузка: | kN 34 | Радиальная нагрузка: | 58 кН |
| Выделить: | Привод ряда двойной оси солнечный,Солнечный привод ряда SDE7,Солнечный привод ряда с планетарной коробкой передач |
||

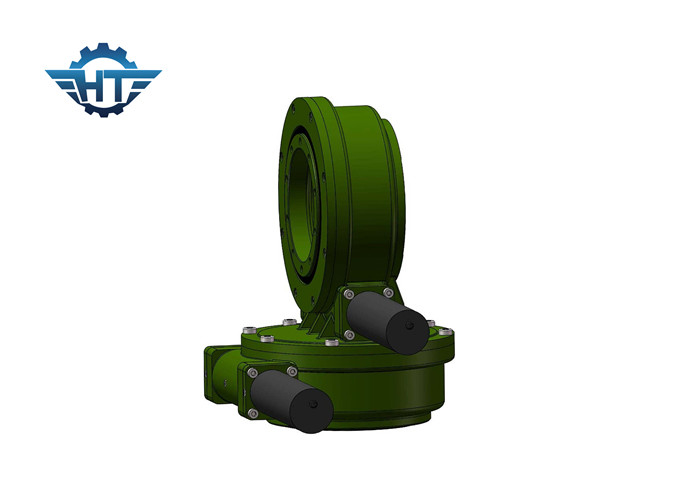

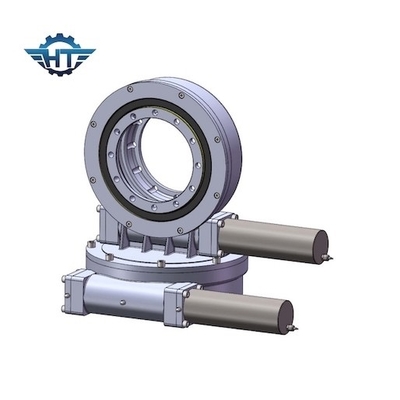

Привод ряда двойной оси SDE7 солнечный с планетарной коробкой передач для солнечной системы слежения
Описание привода ряда двойной оси солнечное
Двойной привод slewing оси SDE7 идеален для ситуаций которым нужен след ко всему времени солнца от восхода солнца к заходу солнца. Он может увеличить емкость производства энергии. Типичные применения включают отслежыватели двойной оси солнечные, его могут также приложенный в блюдах спутника и радиолокатора, машинах которым нужно двинуть 360 градусов на оба направления.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Особенности
1. охватывать внутренность привода червя
2. Multi контакт зуба для обеспечения высокой нагрузки
3. Само-запирая функция
4. Смогите соответствоваться различному виду моторов
Словарь определяющих параметров
Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если qorque произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
Применение
Приводы slewing можно использовать для широкого диапазона применений. Зоны ряда раскрытия от экскаваторов и кранов, открытой разработки и ветротурбин, к антенне. Другие сферы применения включают проектировать и солнечная систему слежения.
