Подробная информация о продукте:
|
| Тип: | Поворотный привод VE | Материал: | 42CrMo или 50Mn |
|---|---|---|---|
| Гарантия: | 5~10 лет | Размер: | 3 дюйма к 25 дюймов |
| Тип зуба: | спиральный зуб | Мотор: | AC или DC или гидравлический |
| Цвет: | Требуемый клиент | Применение: | Солнечный отслежыватель |
| Выделить: | solar slew drive,slewing drive for solar tracking system |
||

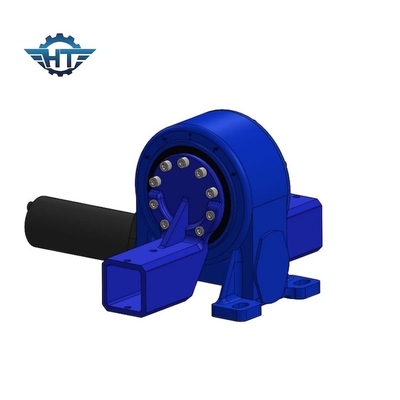

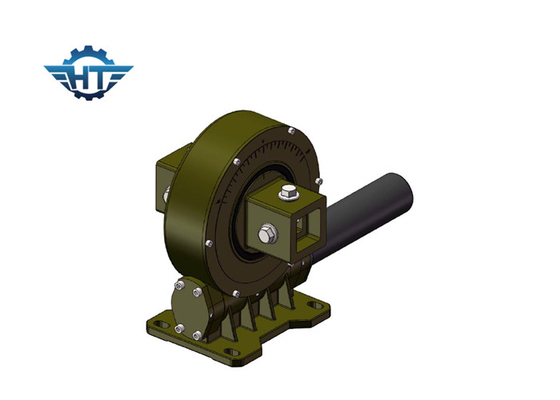

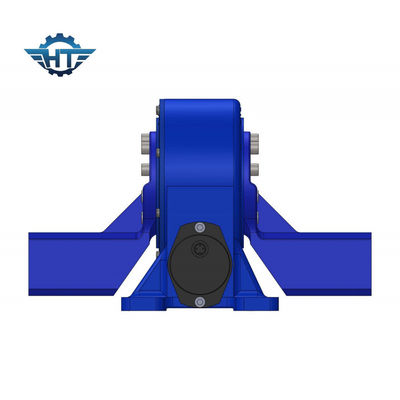

Вертикальный привод ряда шестерни червя VE9 небольшой с мотором шестерни 12VDC и закрытым снабжением жилищем
Описание привода ряда шестерни червя небольшое
Сразил привод приводной механизм снижения скорости полно-цикла роторный с интегрированным источником питания привода. Он использован как следующий привода и приложение механизма.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Преимущества
1. Модульность
Должный к высокой степени интеграции роторного привода, потребитель не должен купить и обработать каждую часть компонентов которые составляют вращая прибор, и в определенной степени уменьшает процесс подготовки в начале продукции продукта, таким образом значительно улучшая производительность труда.
2. безопасность
Зубчатая передача червя с обратными само-запирая характеристиками, может достигнуть обратный само-запирать, который может только управляться червем, и не может управляться шестерней червя. Эту особенность позволяет роторному приводу можно широко использовать в подниматься, воздушная работа и другое оборудование, пока улучшающ хозяин научного и технологического содержания, но также значительно увеличить стабильность фактора безопасности хозяина работая и работая. Сразил привод с традиционными роторными продуктами, сравненными с установкой проста, легкий для поддержания, в большей степени, сохраните космос для установки.
3. Упростите дизайн хозяина
Сравненный с традиционной зубчатой передачей, червь зубчатая передача может быть относительно большим коэффициентом уменьшения, в некоторых случаях, хозяин может сохранить части редуктора, уменьшить цены поставки для клиентов, но также значительно уменьшает интенсивность отказов хозяина.
Применения
Наши продукты включают приводы slewing и родственные компоненты, которые главным образом приложены в системах слежения одиночной или двойной оси солнечных, строительных машинах, машинном оборудовании порта, модульных кораблях и небольших системах энергии ветра.
Приводы/редукторы Slewing выбираются клиентом от дома и на борту для систем слежения PV/CPV/CSP солнечных термальных должных к кольцу slewing сочетания из с валом червя часов, который предусматривает больше контакт зуба, увеличенного вращающий момент привода и более ровного вращения. Отличающиеся размеры доступные от 3 дюйма до 25 дюймов с больше чем 60 моделями для того чтобы соотвествовать и регулярные и точные отслеживая в PV, CPV, CSP и солнечной тепловой мощности отслеживая поля.
