Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Вращающий момент требуемой производительности: | 2000 Nm |
|---|---|---|---|
| Удержание вращающего момента: | 13500 Nm | Опрокидывать вращающий момент: | 13200 Nm |
| Модель: | SDE7» | Коэффициент шестерни: | 57:1 |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Выделить: | Привод Slewing безщеточного мотора солнечный,солнечный привод Slewing 50Mn,солнечный привод Slewing отслежывателя 220V |
||

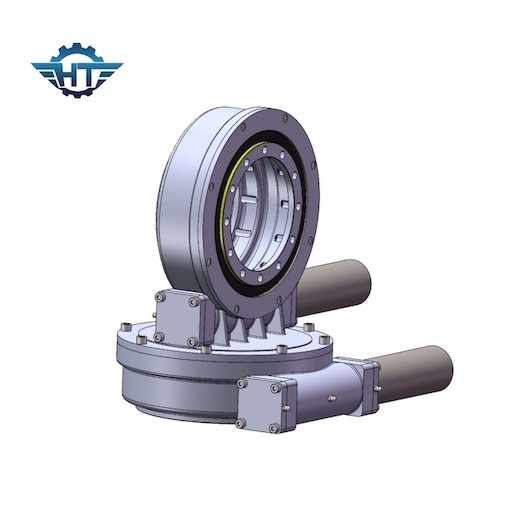

Солнечный привод Slewing отслежывателя SDE7 для солнечной тепловой мощности и параболистического зеркала CSP
Солнечное описание привода Slewing отслежывателя
Двойные приводы ряда оси идеальные решения в применениях CSP. CSP, сконцентрированная солнечная энергия, имеют 4 типа:
Вообще, солнечное поколение тепловой мощности имеет следующие 4 типа: ринв, башня, блюдо (диск), и Fresnel.
Ринв
Тип солнечная система ринва поколения тепловой мощности вызван системой поколения тепловой мощности параболистического зеркала ринва солнечной. Тип параболистические концентрируя сборники ринва аранжирован последовательно и параллельный, нагревающ средство работы, генерации перегретого пара, и управлять набором генератора паровой турбины для генерации электричества.
Башня
В 1973, вспышка всемирного нефтяного кризиса простимулировала научные исследования и разработки солнечной технологии. Сравненный с фотоэлементами, цена высока и эффективность низка. Эффективность солнечного поколения тепловой мощности относительно высока и технология относительно зрела.
Блюдо
Тип диска (также известный как блюдо) солнечная система поколения тепловой мощности система солнечной энергии мира первая. Он составлен параболистического зеркала составленного много зеркал. Он получает фокус параболоида и нагрето средство передачи тепла в приемнике. Управляйте двигателем для генерации электричества в пределах 750℃.
Fresnel
Принцип работы подобен типу photothermal производству электроэнергии ринва, за исключением того, что конденсатор структуры Fresnel использован вместо зеркала. Это делает его относительно недорогим, но эффективность соответственно уменьшена.
Потому что такая система имеет только немного времен концентрировать, качество нагретого водяного пара не высоко, так, что ежегодная эффективность производства электроэнергии всей системы сможет только достигнуть около 10%; но должный к простой структуре системы и сразу пользе жар-переносить средство для генерации пара, своей конструкции и расходов на техническое обслуживание также относительно низок.

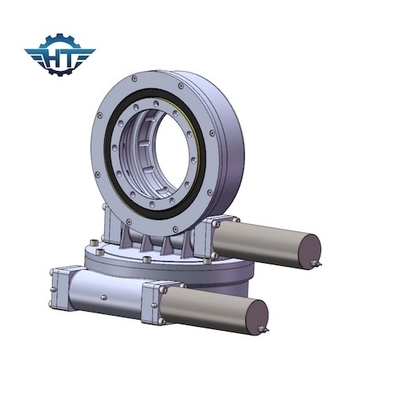

SDE7 сразило приводы приложенные в башне CSP
| Название продукта | Привод Slewing SDE7 с моторами шестерни 43Nm 24Vdc |
| Вращающий момент выхода | 980 N.m; 723 ft.lbs |
| Вращающий момент максимальныйа выпуск продукции | 1938 N.m; 1429 ft.lbs |
| Опрокидывать вращающий момент момента | 7000 N.m; 5163 ft.lbs |
| Удержание вращающего момента | 13200 N.m; 9736 ft.lbs |
| Статическая осевая оценка | kN 133,20; 29943 lb |
| Статическая радиальная оценка | kN 53; 11977 lb |
| Динамическая осевая оценка | kN 31,90; 7171 lb |
| Динамическая радиальная оценка | kN 27,91; 6274 lb |
| Альтернативы мотора | Мотор AC 380V/220V; Stepper мотор; Безщеточный мотор |
| Стиль продуктов | Двойная ось; Одиночная ось; CPV/HCPV; Солнечное блюдо; Параболистический; Солнечная башня |
| Особенность применения | Солнечная система слежения, промышленное Machiner |
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да |
705kg |
