Подробная информация о продукте:
|
| Коэффициент шестерни: | 31:1 | Вращающий момент нормальной производительности: | 533 Нм |
|---|---|---|---|
| Место происхождения: | Changzhou, Китай | Удержание вращающего момента: | 7000 Нм |
| Крутящий момент: | 744 Нм | Вращающий момент требуемой производительности: | 0,065 об/мин |
| Использование: | Наклонная система слежения за солнцем | Защитите особенность: | IP66 |
| Выделить: | solar tracker drive,solar slew drive |
||

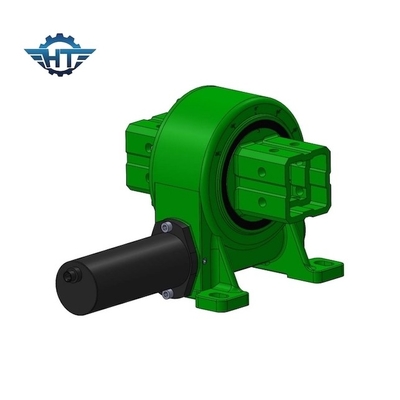

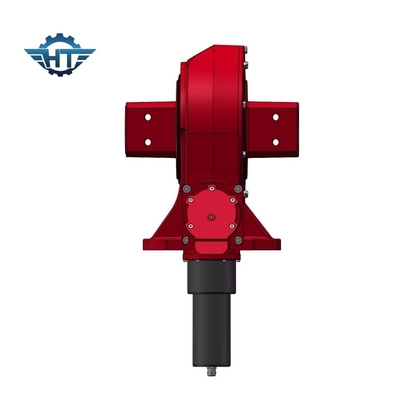

3-дюймовый IP66 небольшой привод с 24VDC планетарным двигателем для наклонной солнечной системы отслеживания
Описание малого привода
Система привода с шлифованием - это компактно построенное устройство, состоящее из червя, редуктора, основания, корпуса, подшипников и других аксессуаров.
Наши двигатели SE имеют защитный корпус IP66, который обеспечивает практически полную защиту от частиц окружающей среды, таких как пыль, грязь, песок и даже вода.Наше испытательное оборудование гарантирует нашим продуктам 30-летнюю полевую
пожизненно.
Параметры производительности модели VE
| Модель | Номинальный выходной крутящий момент (N.m) | Стойкость крутящего момента (kN.m) | Наклонный крутящий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Соотношение | Эффективность |
Точность (Уровень) |
ИП | Рабочая температура ((°C) | Самозамыкание | Масса (кг) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 12 кг |
| 5 дюймов | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 18 кг |
| 7 дюймов | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 32 кг |
| 8 дюймов | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 28 кг |
| 9 дюймов | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 52 кг |
| 12 дюймов | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 65 кг |
| 14 дюймов | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 88 кг |
| 17 дюймов | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 135 кг |
| 21 дюйм | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 192 кг |
| 25 дюймов | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 251 кг |
Различные двигатели (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, сервомоторы и шаговые двигатели) могут быть спроектированы в соответствии с требованиями клиента.
Мотор постоянного тока
1. Принять двойную поддерживающую структуру для выходной валы, так что максимальный крутящий момент коробки передач увеличивается очень много.
2Солнечное колесо и планетарное колесо соединены с помощью спина, что увеличивает максимальный крутящий момент коробки передач и увеличивает срок службы.
3Мы используем спиральные механизмы на входной ступени, которые делают шум низким и работают плавно на высокой скорости.Внутреннее кольцо передач отделено, чтобы мы могли сделать больше соотношений и дизайн гибкий.Коробка передач и двигатель расположены с помощью шва на оси, что увеличивает точность сочетания и уменьшает шум.
4. Мы используем подшипник для ролика внутри планетарного колеса. мы используем шлифование ролика вместо скольжения, поэтому срок службы коробки передач намного длиннее.
5. двойная опорная конструкция; внутреннее шлифование на внутреннем отверстии планетарных механизмов, делая округлость внутреннего отверстия менее 0,003 мм; работа с помощью проката вместо скольжения;HRC60 - точное очищение поверхности редуктораПринятие всех этих технологий обеспечивает очень тихую и стабильную работу и длительный срок службы более 10000 часов. www
