Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | VE7» |
|---|---|---|---|
| Коэффициент шестерни: | 57:1 | Вращающий момент требуемой производительности: | 1750Nm |
| Удержание вращающего момента: | 13200Nm | Опрокидывать вращающий момент: | 7000Nm |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Выделить: | solar tracker drive,solar slew drive |
||

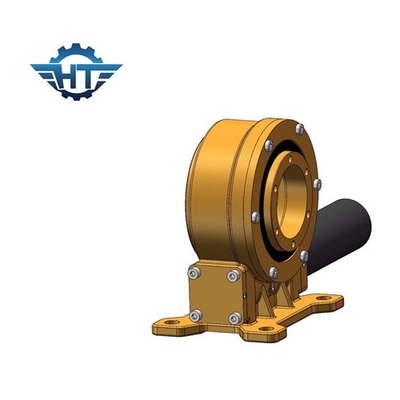

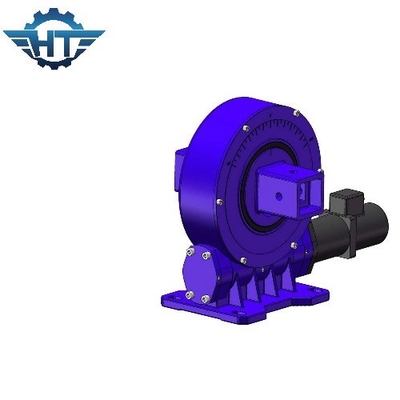

Привод ряда высокой эффективности небольшой с моторами планетарной шестерни 24VDC для солнечных отслежывателей
Небольшое описание привода ряда
Вертикальные приводы ряда установлены вертикально, оно специфически конструированы для систем слежения плоской одиночной оси солнечных которые требуют отслеживать к солнцу для востока - к - запад. Точное вращение вертикального привода ряда позволяет механизму отслеживать совершенно. Этот вид вертикального привода slewing изготовлен используя самую последнюю технологию которая включает механизм часов.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Преимущества
1. высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. ряд 360 градусов вращая
3. охватывать внутренность привода червя
4. Multi контакт зуба для обеспечения высокой нагрузки
5. Само-запирая функция
Подгонянные обслуживания
1. особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Опрокидывать вращающий момент момента: Этот вращающий момент нагрузка силы тяжести умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если фактический вращающий момент больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента, его также увиден как сломленный вращающий момент.
Само-запирать: Только когда нагрузка, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
