Подробная информация о продукте:
|
| Тип: | Привод Slewing VE5 | Материал: | 42CRMN или 50Mn |
|---|---|---|---|
| Применение: | Сконцентрированные солнечные отслежыватели | Гарантия: | 10 лет |
| Цвет: | Требуемый клиент | Размер: | 3 дюйма - 25 дюймов |
| Мотор: | 24VDC | Особенность: | Длинная жизнь |
| Выделить: | solar slew drive,slewing drive for solar tracking system |
||

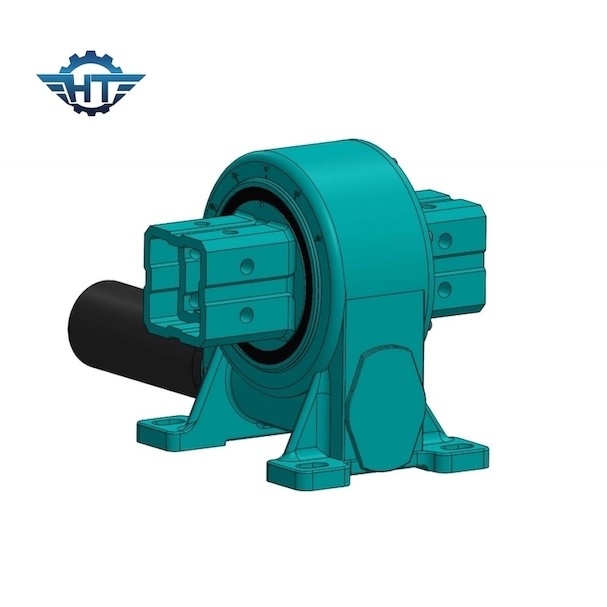

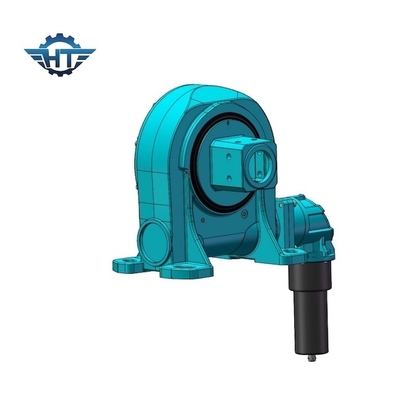

Привод ряда одиночного отслежывателя оси солнечного небольшой для сконцентрированных солнечных отслежывателей
Небольшое описание привода ряда
Привод ряда, обыкновенно ссылаемый как привод червя или подшипники slewing, законченное, готовый для установки системы которая состоит из шестерни или подшипник кольца slewing, червь, основание, и совершенно закрытое снабжение жилищем. Его можно подгонять с гидравлическим или электрическими двигателями, планетарные коробки передач.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Особенности
1. Вращайте от 0~180°
2. Подключите управляя мотор на влево или вправо бортовом
3. тавот был заполнен перед фабрикой
4. Простая установка
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий backholding вращающий момент, соответствующий для вертикальной установки
9. Низкое обслуживание
Применения
Фотовольтайческий отслеживать электростанции включает плоский рычаг одно-оси, косой рычаг одно-оси, косую одно-ось, и систему слежения 2-оси.
1. Плоский одиночный рычаг оси
Соответствующий для широт под 30 градусами и наклонами земли более менее чем 12 градуса.
2. Косой одиночный рычаг оси
Соответствующий для средства к высоким широтам, земные потребности к составляют около квартира.
3. Косой блок одно-оси
Соответствующий для средства к высоким широтам.
4. Двойная ось
Соответствующий для всех широт.
