Подробная информация о продукте:
|
| Коэффициент шестерни: | 31:1~150:1 | Ось: | Вертикальная одиночная ось |
|---|---|---|---|
| Место происхождения: | Changzhou, Китай | Структура: | Червь и снаряжение |
| Жизненный период: | 30 лет | Цвет: | RAL9006 |
| Использование: | Солнечные трекеры | Защитите особенность: | IP66 |
| Выделить: | solar tracker drive,slewing drive for solar tracking system |
||

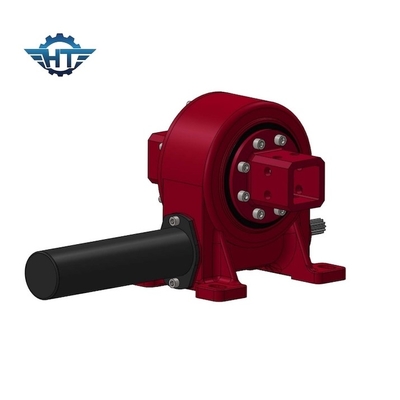

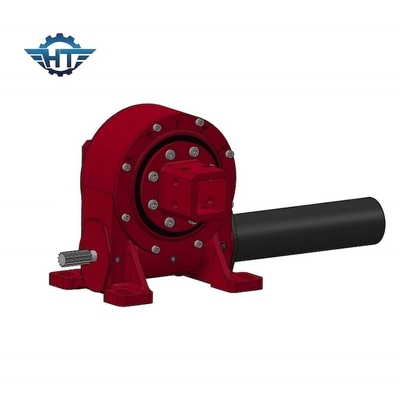

Двигатель для солнечного отслеживания с 24VDC планетарным двигателем
Описание привода червяного привода
SE одноосевой горизонтальный поворотный привод является критическим компонентом как одноосевой системы солнечного отслеживания, так и двухосевой системы солнечного отслеживания.Энергия ветра и т.д..
Одноосевой следопыт направляет фотоэлектрические модули вдоль одной оси вращения, двигаясь горизонтально с востока на запад по мере движения солнца.Передвижение этих фотоэлектрических модулей требует, чтобы редуктор предлагал как удерживающий нагрузку, так и вращающийся крутящий момент, что может предложить только высокоспециализированный поворотный привод. Трекеры, применяемые вращающимися приводами, которые задействуют большее количество зубов на линии проката редуктора, будут предлагать максимальную прочность, долговечность и производительность.Это гарантирует, что трекер имеет максимально возможный срок службы с минимальным количеством времени простоя или затрат на обслуживание.
Двухосные треки вращаются в сторону и вверх и вниз, что позволяет более точно отслеживать движение солнца.Учитывая, что они используют две степени свободыДля надежной и непрерывной работы в полевых условиях еще важнее использование мощных и мощных вращательных приводов.
Параметры производительности модели VE
| Модель | Номинальный выходной крутящий момент (N.m) | Стойкость крутящего момента (kN.m) | Наклонный крутящий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Соотношение | Эффективность |
Точность (Уровень) |
ИП | Рабочая температура ((°C) | Самозамыкание | Масса (кг) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 12 кг |
| 5 дюймов | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 18 кг |
| 7 дюймов | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 32 кг |
| 8 дюймов | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 28 кг |
| 9 дюймов | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 52 кг |
| 12 дюймов | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 65 кг |
| 14 дюймов | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 88 кг |
| 17 дюймов | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 135 кг |
| 21 дюйм | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 192 кг |
| 25 дюймов | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 251 кг |
Преимущества
1. вращение 360 градусов
2Двигатель, подключенный к левой или правой стороне
3Во время установки нет необходимости регулировать расстояние между передачами; это уже установлено производителем перед заводом.
4Масло было заполнено до завода.
4Простая установка и низкий уровень обслуживания
5Рациональное использование пространства
6Передача автоматически блокируется, поэтому тормоз не требуется.
7Легкий и плавный способ запуска и остановки
8Высокий наклонный момент, подходящий для горизонтальной установки
