Подробная информация о продукте:
|
| Модель: | SE9 | КОЭФФИЦИЕНТ ШЕСТЕРНИ: | 61:1 |
|---|---|---|---|
| применение: | Солнечная система слежения | Место происхождения: | Changzhou, Китай |
| Водитель: | Мотор планетарной шестерни | Сертификат: | ISO9001, CE |
| Установка: | Одиночная ось | Обслуживание: | Свободный |
| Цвет: | Как спрошено | Отрицательная реакция: | 0,1 градуса |
| Выделить: | slewing drive for solar tracking system,solar tracker drive |
||

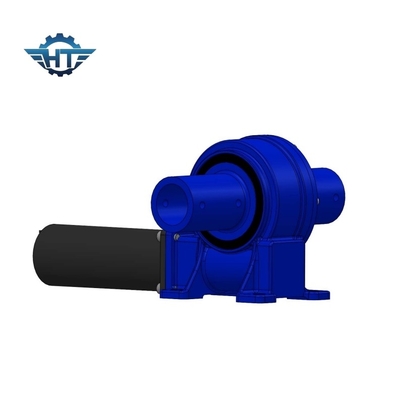

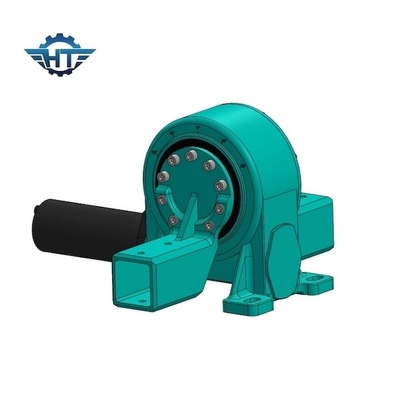

Вертикальный солнечный отслежыватель сразил привод с 24 моторами Vdc планетарными для солнечной системы слежения
Вертикальное солнечное описание привода ряда отслежывателя
Приводы Slewing имеют вращая модули компактные вращательные блоки интегрированные в снабжении жилищем литого железа которое содержит поворачивая кольцо с шестерней. Шестерня поворачивает поворачивая кольцо с большей точностью и учитывает ровное вращение и максимальное усилие. Привод Slewing имеет много типов как закрытый тип, открытый расквартировывая тип, вертикальный тип, двойной тип оси, тип высокой точности, привод slewing etc. типа дисковода червя основан на подшипнике slewing с сильным опрокидывая вращающим моментом момента и статической само-запирая функцией. Много контактирующей поверхности зуба конструирована специально для управлять высокой нагрузкой.
Технические спецификации привода ряда SE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Преимущества привода Slewing
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Тавот был заполнен перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
