Подробная информация о продукте:
|
| Материал: | QT | Модель: | VE3» |
|---|---|---|---|
| Коэффициент шестерни: | 31:1 | Эффективность: | 40% |
| Цвет: | RAL 9006 | Применение: | Система слежения рычага солнечная |
| Место происхождения: | Chanagzhou, Китай | Мотор: | Мотор 24VDC |
| Гарантия: | 5~10 лет | Сертификат: | ISO9001, CE |
| Выделить: | solar slew drive,slewing drive for solar tracking system |
||

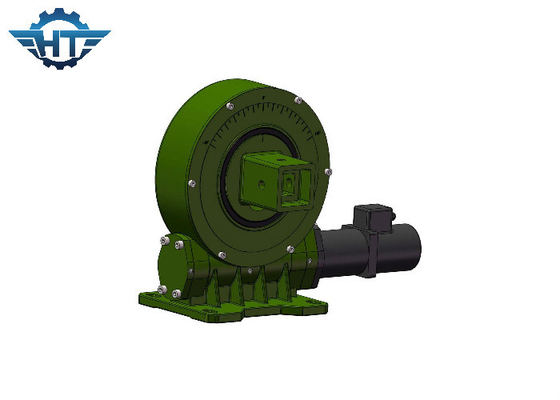

Привод Slewing одиночной оси IP66 небольшой вращательный для отслежывателей на открытом воздухе пользы солнечных
Небольшое вращательное описание привода Slewing
Привод slewing, также вызвал роторные привод и коробку передач потому что компоненты ядра вал подшипника и червя slewing. Он также состоит из вспомогательных компонентов как уплотнения, снабжение жилищем, и мотор. Как источник питания, мотор ряда использовал мотор мотора планетарной шестерни DC, шестерни AC или stepper мотор. Мотор AC гидравлический главным образом использован в строительной технике как управляющее устройство силы. По мере того как компонент ядра slewing привод кольца, коробка передач slewing может охотно выдержать осевые и радиальные силы.
Принцип деятельности привода ряда: Управляют червем мотором, который управляет наружным кольцом кольца slewing для того чтобы вращать; Наружное кольцо вывело наружу вращающий момент через фланец и внутреннее кольцо кольца slewing зафиксировано в снабжении жилищем.
Привод Slewing имеет обратный само-запирать из-за зубчатой передачи червя с обратными само-запирая характеристиками. Эта особенность значительно увеличивает стабильность работать и фактора безопасности хозяина. Сравненный к традиционным продуктам качания, коробка передач привода slewing легка для установки, легкий для поддержания, и сохраняет значительный космос установки.
Привод slewing обычно вызываемый новый Н тип продукта slewing, кольцом slewing, которое обычно составлено червя, кольца slewing, снабжения жилищем, мотора и других компонентов. В виду того что компоненты ядра slewing подшипники, они могут одновременно выдержать осевые силы, радиальные силы, и переворачивать моменты. Сравненный с традиционными роторными продуктами, новый привод slewing отличает легкой установкой, легким обслуживанием и большей степенью космоса установки.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Соответствуют мотор DC
1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.
2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.
3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое anf, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.
4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы wheel.we меля вместо сползать мелющ так жизнь коробки передач гораздо длиннее.
5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутренней округлостью скважины чем 0.003mm; бег путем свертывать вместо сползать; Выскабливать точности шестерни HRC60 поверхностный; Принятие всех этих technoligies обеспечивает супер тихий и устойчивый работать и время длинной жизни над 10000 часами.
