Подробная информация о продукте:
|
| Модель: | VE9 | Само-замок: | Да |
|---|---|---|---|
| Сертификат: | ISO9001, CE | Гарантия: | 5~10 лет |
| Материал: | 50Mn, 42CrMo | Применение: | Отслежыватели открытого поля солнечные |
| Цвет: | как спрошено | Точность: | ≤0,1 |
| Выделить: | Вертикальный привод Slewing ISO9001,Анти- кольцо ряда привода червя Errosion,Привод кольца slewing ISO9001 |
||

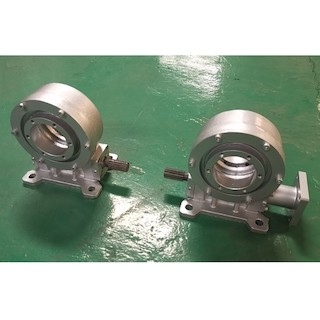

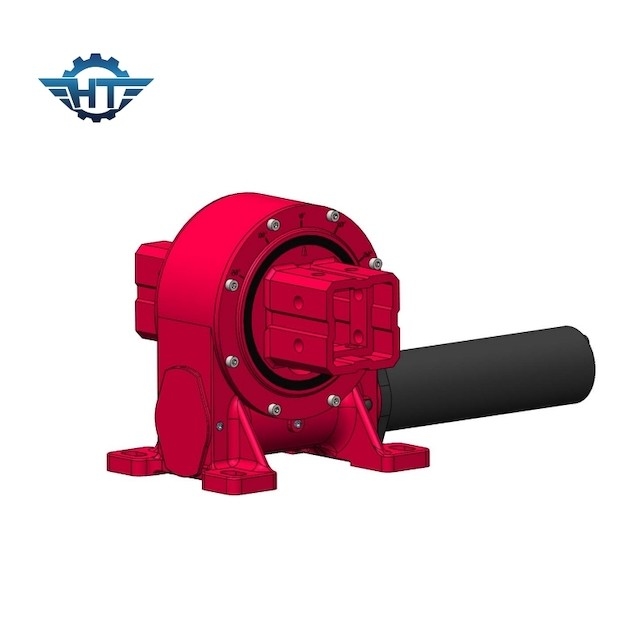

9 одиночной дюймов шестерни червя Slewing, анти- покрытия Errosion для отслежывателей открытого поля солнечных
Одиночное описание привода Slewing оси
Одиночный привод slewing оси механизм передачи уменьшения интегрированный с источником мощности привода. Вращение может находиться в одиночной оси, или во множественных осях совместно. Общецелевой механизм передачи уменьшения который интегрирует функции вращения, торможения, и иметь простую структуру и удобные изготовление и обслуживание в то же время.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Плоская одиночная система слежения оси
Плоская система слежения одно-оси наиболее широко используемая система слежения на рынке, который можно подразделить в систему слежения одно-оси NS-оси плоскую (то есть, ось вращения установлена в связывающее север с югом направление) и систему слежения одно-оси EW-оси плоскую (ie ось вращения). установленный в восток-запад направление). Среди их, система слежения одно-оси NS-оси плоская наиболее широко используемое.
Для системы слежения одно-оси NS-оси горизонтальной, приспособиться к районам с более высокими широтами, была развита плоская система слежения одно-оси с углом наклонения.
