Подробная информация о продукте:
|
| Фирменное наименование: | Hangtuo | Материал шестерни червя: | 50Mn, 42CrMo |
|---|---|---|---|
| Тип продукта: | Одиночная ось | Сертификаты: | ISO9001, CE |
| МОТОР: | как спрошено | Обслуживание: | Внутренние 5 лет |
| Цвет: | как спрошено | Само-замок: | Да |
| Выделить: | 9" горизонтальная коробка передач привода ряда,коробка передач привода ряда 50Mn 42CrMo,привод червя 50Mn 42CrMo гидравлический |
||

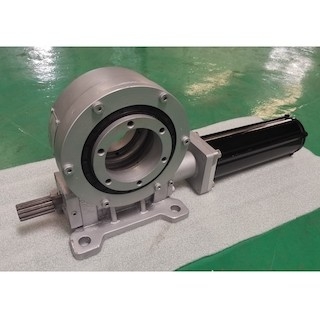

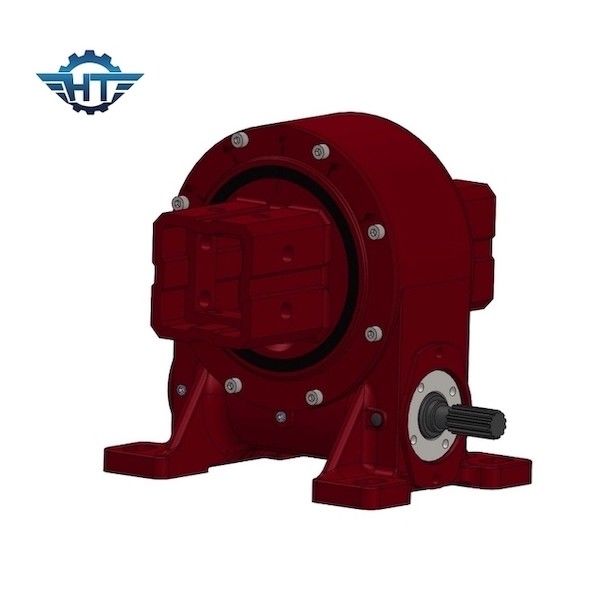

Горизонтальная изготовленная на заказ шестерня червя VE9 сразила привод для PV смолола система слежения солнечной энергии
Стандартное описание шестерни червя
Привод Slewing новый Н тип продукта slewing, который обычно составлен червя, подшипника slewing, снабжения жилищем, мотора и других компонентов. Потому что компонент ядра принимает подшипник slewing, он может принести осевую силу, радиальную силу и переворачивать момент в то же время.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
1. наклонять отслежыватели
Отслежыватели наклона самые простые сделать и вращать вокруг восток-запад оси. Панель солнечных батарей поднимает или падает (обычно вручную дважды в гож) к горизонту, так, что угол к земле будет статистически оптимален согласно сезонности. Эти отслежыватели предлагают рост производства меньше чем 10%, редко для того чтобы оправдывать сервомеханизм.
2. горизонтальные одиночные отслежыватели
Плоские одиночные отслежыватели направляют следовать солнцем повсеместно в небо на их ежедневном путешествии, независимо от сезона пользы. В этом случае, ось поворота связывающа север с югом, пока проигнорирована высота Солнца над горизонтом. Эти отслежыватели особенно соответствующие для стран низко-широты, где путь солнца, в среднем, шире во время года. Вращение необходимо для этих структур шире чем наклонение, иногда до ° ± 60. Это позволяет увеличить производство энергии приблизительно на 15%, сравненный к фиксированной фотовольтайческой системе.
3. двойные отслежыватели оси
Солнечные отслежыватели с 2 степенями свободы
Самые изощренные солнечные отслежыватели имеют 2 степени свободы, с целью совершенно выравнивать ортогональные фотовольтайческие панели с лучами солнца в реальное временя. Самый дешевый, но не единственное, путь сделать их установить один отслежыватель на других. С этими солнечными отслежывателями повышения продукции электричества которые достигают до 35% -40%.
