Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Люфт червячной передачи: | 0,1 градуса |
|---|---|---|---|
| Коэффициент шестерни: | 57:1 | Вращающий момент требуемой производительности: | 5060 Нм |
| Удержание вращающего момента: | kNm 40 | Опрокидывать вращающий момент: | 5 кНм |
| Стандартный цвет: | RAL 9006 | Вес нагрузки: | 200~800 килограммов |
| Выделить: | шестерня цепляя небольшой привод ряда,высокий backholding солнечный привод ряда отслежывателя,привод ряда червя шестерни цепляя |
||

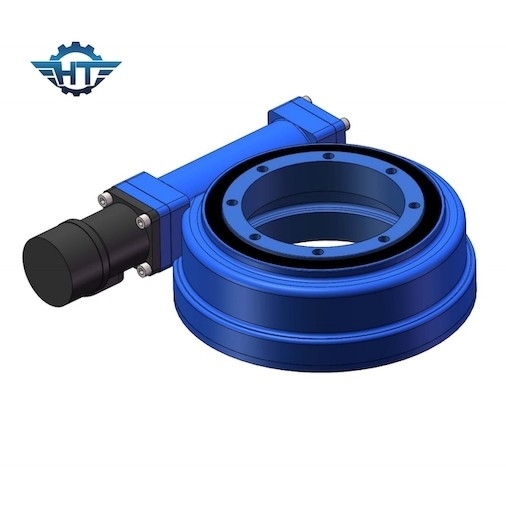

Горизонтальное SE7 заключило расквартировывать приводы Slewing для отслежывателя Солнца одиночной оси солнечного солнечного
Закрытое расквартировывая описание приводов Slewing
Привод slewing шестерни червя Hangtuo отличал с хорошим охватывающ цеплять червя и шестерни и multi контакт зуба который делает привод slewing с высоким backholding вращающим моментом для того чтобы улучшить солнечную безопасность системы слежения. Он само-запирает и может повернуть максимальное ° ±65. Если большой необходимо ряд, его можно подгонять.
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Как работы приводов slewing в системе слежения одиночной оси солнечной?
Принимающ восток-запад горизонтальный отслежыватель одно-оси в качестве примера, объяснен принцип горизонтальный отслеживать одно-оси. Ось вращения солнечной системы слежения аранжирована в связывающем север с югом направлении. После этого, согласно изменению угла азимута солнца, фотовольтайческие модули вращаны вокруг оси поворота, и ориентация модулей на отслежывателе отрегулирована согласно степени возбуждения солнечного света, уменьшая угол между нормальным фотовольтайческих модулей и сразу солнечным светом, и увеличивая солнечное излучение на поверхности модуля. , которая может эффектно увеличить производство электроэнергии. Производство электроэнергии плоской системы слежения одно-оси может быть увеличено 10% к 25% в большинств областях. Производство электроэнергии восток-запад плоское одноосного может увеличить 25% в низких районах широты, которое самая лучшая зона приспособления.
