Подробная информация о продукте:
|
| Модель: | SE3 | Тип: | Червяк и шестерня |
|---|---|---|---|
| Цвет: | как спрошено | Коэффициент шестерни: | 31:1 |
| OEM: | Доступный | Материал: | QT и 42CRMO |
| Сертификат: | ISO9001, CE | Картина: | Доступный |
| Выделить: | Зубчатая передача червя SE3,Система PV зубчатой передачи червя,Кольцо ряда привода червя SE3 |
||

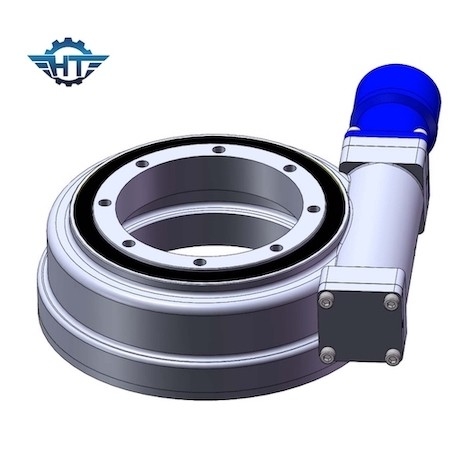

Зубчатая передача червя часов SE3 для силы Солнца PV отслеживая систему панели солнечных батарей
Описание привода Slewing шестерни червя
По мере того как технология улучшала, приводы slewing используют технологию червя часов, в которой формируют для того чтобы включить червя больше зубов в шестерне, таким образом imporved вращающий момент и отрицательная реакция уменьшила.
Результаты этого увеличенные захвата зуба в больших прочности, эффективности и стойкости. Привод slewing использует стандартную технологию червя в которой червь на горизонтальном, коэффициент скорости вала зависит от отношения между числом потоков на черве и числом зубов в шестерне червя.
Как установить приводы slewing?
1. Очистите конструкцию крепления, например от сваривать, гальванизировать, выпарок, грязи, etc.
2. Поднимите привод ряда с болтами глаза.
3. Привод ряда будет установлен в разгруженном состоянии.
4. Следующая процедура будет следовать во избежание отступлениями между болтом затягивая силы.
5. Приложите жидкость замка потока к потокам.
6. Жидкость замка потока положения на зазоре потока спрашивая приспосабливая части полно.
7. Подожмите болты crosswise. См. общую картину в эскизе ниже как болтов получить вращающий момент в crosswise последовательности. Начало с или внутренним или наружным кольцом. Сделайте crosswise torqueing всех болтов до 30% из затягивать вращающий момент. После этого повторите crosswise вращающий момент до 80% из затягивать вращающий момент. В конце концов crosswise вращающий момент до 100% из затягивая вращающего момента.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да |
204 |
Применения
Много применений где роторный привод можно использовать, основных потому что он хорошо подойдет для применений которые требуют, что нагрузка поддерживает силу и вращательный вращающий момент.
Приводы Slewing широко использованы в космической области, системах солнечной энергии, ветротурбинах, спутниковой системе трансляции, и проектировать машинное оборудование как краны тележки, и подъемы человека, леты etc. недавно, оно зажиточно были использованы в фотовольтайческих системах производства электроэнергии, особенном корабле, сверхмощной тележке индикаторной панели, кранах контейнера, установленном тележкой кране, кране автомобиля и воздушных кораблях, кранах, кранах на козлах, небольших станциях энергии ветра, связях космоса, спутниковом ресивере, etc.
