Подробная информация о продукте:
|
| Модель: | вертикальные 9 дюймов | Структура: | Уменьшение шестерни червя |
|---|---|---|---|
| Применение: | Солнечная система слежения | Водитель: | электрический мотор 24V |
| Обслуживание: | Свободный | Цвет: | как спрошено |
| Сертификаты: | ISO9001, CE | Отрицательная реакция: | 0.15° |
| Выделить: | привод Slewing оси 24V VE9 одиночный,Привод Slewing на солнечный отслежыватель 360 градусов,Двигатель ряда 360 градусов |
||

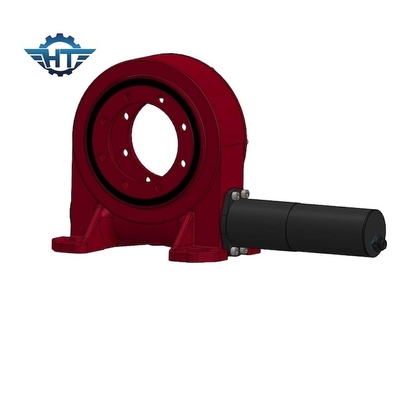

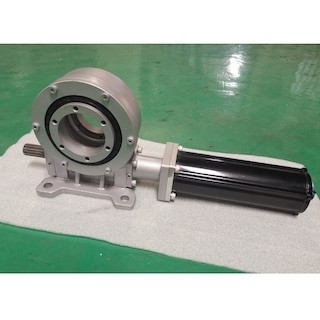

Одиночный привод ряда оси VE9, полный круг 360° поворачивает ряды для солнечной системы слежения
Описание привода ряда шестерни червя
1. Используйте каркасное уплотнение масла для избежания утечки масла эффективного
2. Устанавливая конструированный размер смог соответствовать много применений.
3. Легкое обслуживание
4. Примите структуру шестерни червя которая имеет сильные прилипание и крутящий момент на ведущем вале
5. Внутренность трудного стопа в случае mulfunctioning системы управления программного обеспечения
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Роторный привод может принести осевую силу, радиальную силу и переворачивать момент в то же время. Роторный привод легок для установки, легкий для поддержания, и сохраняет космос установки в большей степени. Структурно, цепляя поверхности зуба 2 колес роторного привода в линии контакте, и их величина наибольшей допускаемой нагрузки на опору гораздо выше чем это из механизма винтовой зубчатой передачи располагать ступенями-оси. Привод червя соответствующий к приводу винта, который привод мульти-зуба цепляя, поэтому привод стабилизирован и шум небольшой. Этот продукт можно широко использовать в строительной технике и новых полях энергии как сверхмощные планшетные тележки, краны контейнера, тележк-установленные краны, корабли воздушной работы, системы генератора солнечной энергии для патрулей солнца, etc.
