Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Прибор Slewing: | VE9 |
|---|---|---|---|
| Коэффициент шестерни: | 61:1 | Удержание вращающего момента: | 80000 Nm |
| Опрокидывать вращающий момент: | 16000 Nm | Вращающий момент требуемой производительности: | 8784 Nm |
| Пакет перехода: | переклейка и паллет | Стандартный цвет: | RAL 9006 |
| Выделить: | Солнечный небольшой привод ряда VE9,Привод ряда горизонтального рычага небольшой,привод ряда 42CrMo VE9 солнечный |
||

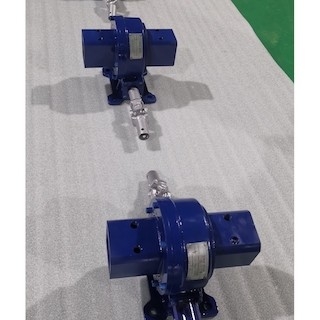

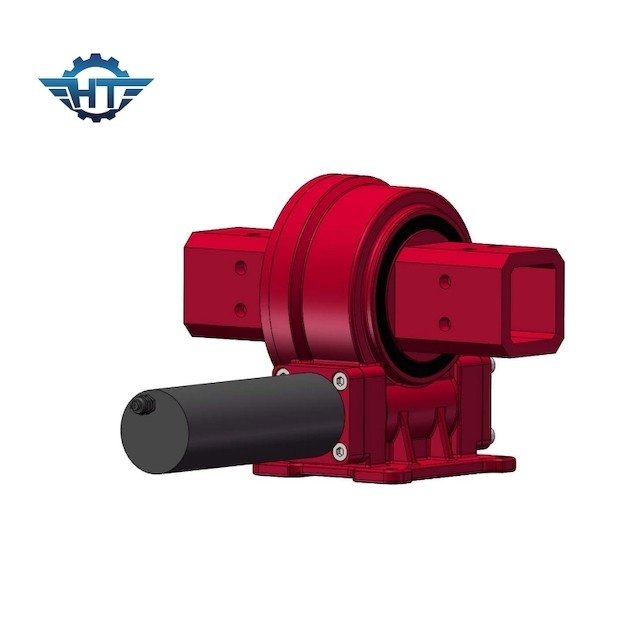

Солнечные приводы Slewing VE9 для систем слежения горизонтальной одиночной оси рычага солнечных
Описание привода Slewing оси рычага одиночное
Приводы slewing одно-оси связи поворачивают вокруг одну ось и сделать движение системы слежения из востока - к - запад и задняя часть к дому вечером. Эти продукты самые легкие для установки, и наиболее обыкновенно используемые. VE предлагает вертикальную установку и полн-закрытый привод IP66 в одном мощном блоке.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Обслуживание
Прибор привода slewing элемент передачи силы который выполняет относительное движение slewing между верхним телом и нижней частью тела, и использован для того чтобы поддержать массу верхнего тела и принести допустимую загрузку. Мотор использован как управляя метод. Когда роторный мотор вращает, коробка уменьшения планетарной шестерни управляется мотором, и после этого вал выхода роторного привода управляется, так, что роторный прибор привода можно вращать.
Хорошая работа вращая компонентов структуры основная гарантия общей гибкости, поэтому работа смазки необходима.
Согласно различным применениям, цикл добавления тавота также другой. Для фотовольтайческих применений, цикл впрыскивать или замены тавот 5 лет. Для применений строительной техники, потому что свои работая скорость и частота гораздо выше чем то из фотовольтайческих применений, тавот необходимо добавить или заменить каждый год или даже каждые шесть месяцев.
Под особенными условиями труда, как тропики, высокая влажность, пыль, и большая разница в температуры, во время работы в непрерывном режиме, цикл смазки должен быть сокращен, и некоторый новый тавот необходимо добавить перед и после стопами машины бежать в течение длительного времени. Заполните raceway с тавотом до тех пор пока он не будет просачиваться из герметизируя диапазона.
