Подробная информация о продукте:
|
| Редуктор и мотор: | VE5, 24VDC | Материал: | Износоустойчивый |
|---|---|---|---|
| Применение: | Солнечные системы слежения | Гарантия: | 5~10 лет |
| Цвет: | По мере необходимости | Размер: | От 3 до 25 дюйма |
| Модуль: | Модуль шестерни червя | Особенность: | IP66, длительный срок службы |
| Выделить: | Вертикальный одиночный привод ряда оси,25 вертикального дюймов привода ряда,Износоустойчивый вертикальный привод ряда |
||

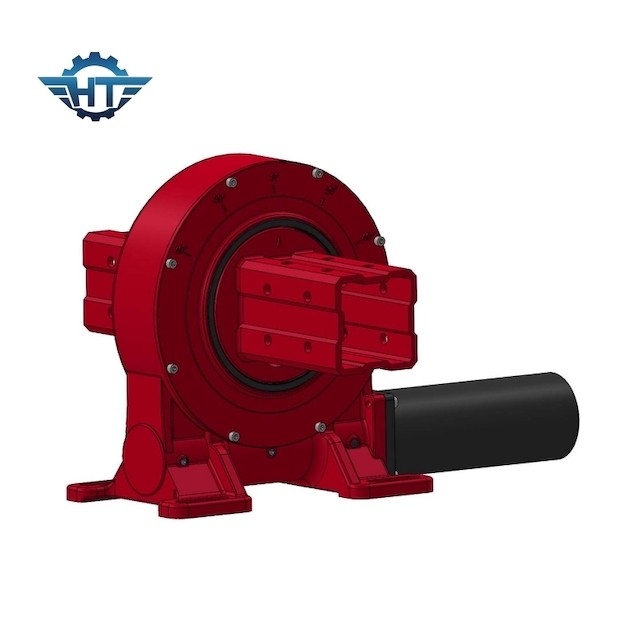

Ось IP66 VE5 24VDC вертикальная одиночная сразила дюймы привода износоустойчивые 25
Вертикальное одиночное обслуживание привода ряда оси
-- Клиент может выбрать мотор согласно нашему уже конструированному приводу slewing соединяется
размер.
-- Мы можем подгоняли размер соединения согласно мотору клиента соединяем размер.
-- Мы можем помочь обеспечить все части с гидравлическим мотором, мотором DC, мотором AC, мотором Stepper или сервопривода.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Вертикальные одиночные особенности привода ряда оси
Должный к пользе slewing подшипник и кольцевая структура червя, солнечное отслеживая роторный прибор привода может достигнуть контакта мульти-зуба, имеет характеристики большого вращающего момента передачи и стабилизированной деятельности; оно может выдержать большое радиальное и аксиальные нагрузки и сильный переворачивать. Вращающий момент (сопротивление анти--ветра) широко используется в солнечных фотовольтайческих системах слежения производства электроэнергии и других новых энергетических промышленностях отечественными и чужими клиентами. Продукты в настоящее время имеют 9 моделей выстраивая в ряд от 3 дюймов в диаметре до 25 дюймов в диаметре, и больше чем 60 разнообразиях, которые могут отвечать потребностямы различных форм фотовольтайческих, светоэлектрических, photothermal ординарности и отслеживать точности.
Применения
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 для плоского одиночного рычага оси. Этот вид системы соответствующий для широт под 30 градусами и наклонами земли более менее чем 12 градуса.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, привод slewing SE21 для косого одиночного рычага оси. Этот вид его соответствующий для систем средних к высоким широтам, земные потребности к составляет около квартира.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, приводы slewing VE9 для косого блока одно-оси. Этот вид системы соответствующий для средства к высоким широтам.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, привод slewing SDE21 для двойной солнечной системы слежения. Этот вид систем соответствующий для всего вида landform.
