Подробная информация о продукте:
|
| Коэффициент шестерни: | 37:1 | Тип: | Заключенный |
|---|---|---|---|
| Применение: | двухосевые солнечные трекеры | Ось: | Двойная ось |
| Ранг IP: | IP66 | Цвет: | Как спрошено |
| Effciency: | 40% | Отрицательная реакция: | 0.15° |
| Выделить: | Электрический двойной привод ряда оси,Солнечные отслежыватели удваивают привод ряда оси,Закрытый двойной привод ряда оси |
||

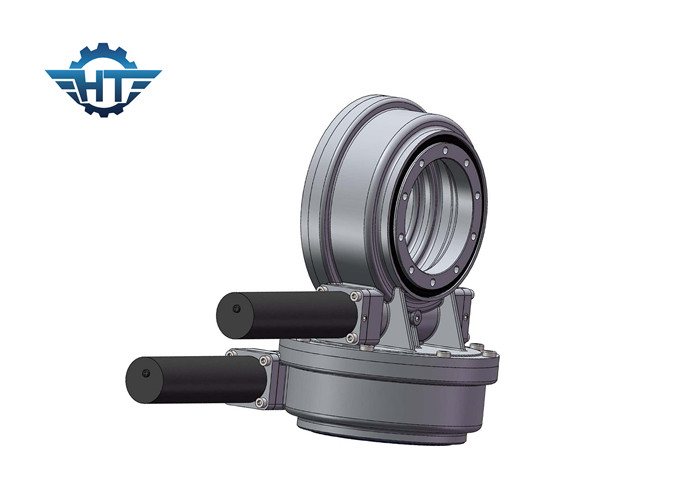

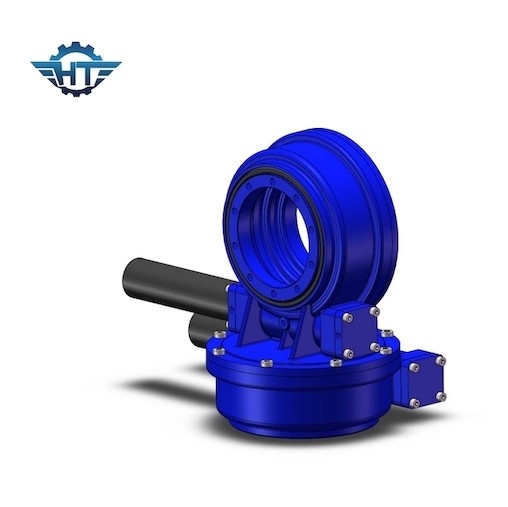

Закрытая электрическая отрицательная реакция привода 0.15° ряда для отслежывателей двойной оси солнечных
Электрические описания привода ряда
Наши приводы slewing изготовлены под высококачественными системами управления и командой опытных специалистов. Они конструированы и изготовлены новаторскими полностью автоматическими и полуавтоматными инженерами производственного оборудования, опытных и квалифицированного. Приводы Slewing соответствующие для применений которые требуют непрерывного или циклического движения и могут отрегулировать радиальные и осевые нагрузки: CPV, PV, CSP, спутниковые антенна-тарелки, продукты etc. наши имеют стандартные размеры соединения для легкого и простого соединения с электрическими, гидравлическими моторами или системами.
Электрические преимущества привода ряда
1. 360 градусов отслеживать
2. Моторы соединения различные основанные на потребностях клиентов
3. Высокая точность
4. Легкое обслуживание
5. Само-запирать
6. Легкий и беглый метод начала и останавливать
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Электрические особенности привода ряда
Коэффициент шестерни
Вращение горизонтального червя поворачивает шестерню о перпендикуляре оси к оси винта. Эта комбинация уменьшает скорость управляемого члена и также умножит свой вращающий момент; увеличивающ его пропорционально как уменшения скорости. Коэффициент скорости валов зависит на отношении числа потоков от червя к числу зубов в колесе или шестерне червя.
Червь часов
Наши приводы slewing используют технологию червя часов, в которой формируют для того чтобы включить червя больше зубов в шестерне. Результаты этого увеличенные захвата зуба в больших прочности, эффективности и стойкости.
Функция
Приводы Slewing действуют со стандартной технологией червя, в которой управляют червем на горизонтальном вале действует как водитель для шестерни, вообще, вал электрическим мотором шестерни.
