Подробная информация о продукте:
|
| Тип: | Одиночная огибающая червячная передача | Материал: | QT |
|---|---|---|---|
| Жизнь поля: | 30 лет | Применение: | Горизонтальная одиночная система слежения |
| Цвет: | Как спрошено | Размер: | от 3 до 25 дюймов |
| Мотор: | 24V/12V/48V | Особенность: | Долгий срок службы и самоблокировка |
| Выделить: | Двойной охватывать привод ряда шестерни червя,Горизонтальный привод ряда шестерни червя,Одиночный привод ряда системы слежения |
||

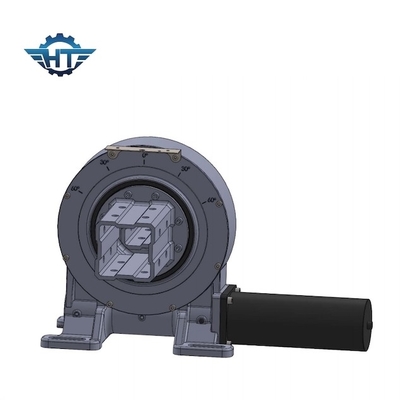

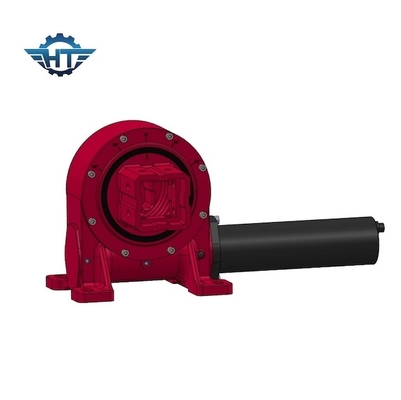

Двойной охватывать дизайн шестерни червя сразил привод для горизонтальной одиночной системы слежения
Двойной охватывать привод Slewing червя
Привод ряда, обыкновенно ссылаемый как привод червя, законченное, готовый для установки системы которая состоит из шестерни, червя, основания, верхней плиты и совершенно закрытого снабжения жилищем. Его можно подгонять с гидравлическим или 12V/24V/48V электрическими двигателями, планетарные коробки передач.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Особенности
Вращение 360 градусов
Соединение управляя мотора от влево или вправо бортового
Во время установки, не необходимо отрегулировать зацепляя зазор
Тавот был заполнен перед фабрикой
Простая установка и низкое обслуживание
Рациональное использование космоса
Шестерня само-запирает; поэтому тормоз не необходим
Легкий и беглый метод начала и останавливать
Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
