Подробная информация о продукте:
|
| Материал: | чугун | Модель: | SDE3" |
|---|---|---|---|
| размер: | 3-25 дюймов | Диаметр отверстия: | 100-800мм |
| Варианты передач: | Внешние шестерни | Гарантия: | 5 лет |
| ОЕМ: | Доступный | Вращающийся тип: | Двойная ось |
| Выделить: | Небольшой двухосевой поворотный привод,25-дюймовый двухосный поворотный привод,SDE 3-дюймовый двухосный поворотный привод |
||

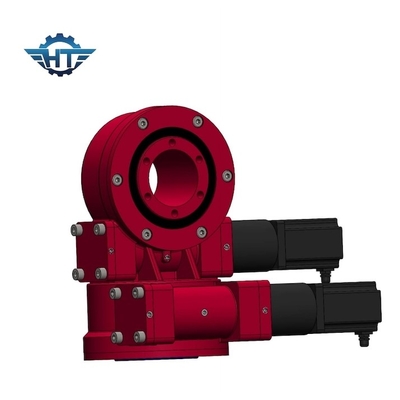

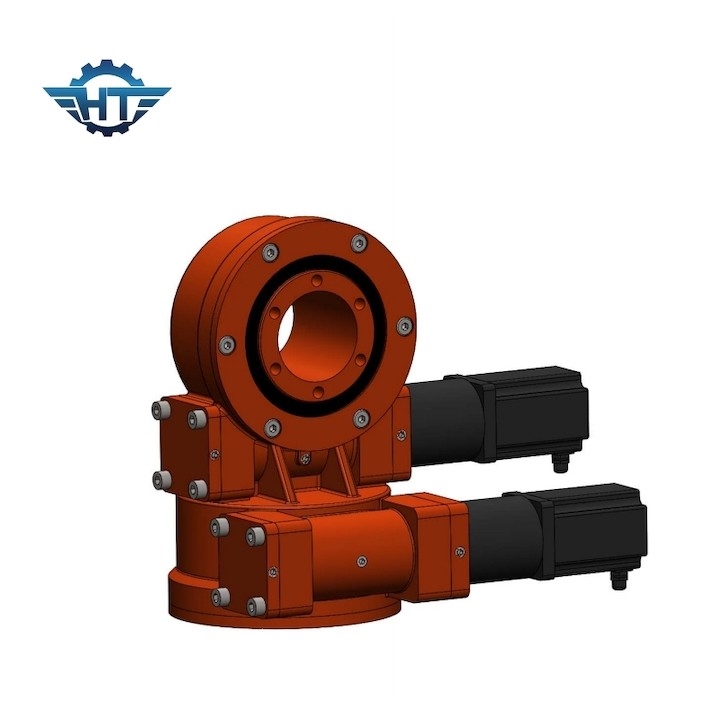

Небольшой двойной корпус поворотного механизма оси закрытый для проекта панели слежения Солнца
Описание поворотного механизма
Поворотные приводы Hangtuo обеспечивают большое передаточное число в одной ступени передачи, оптимизированное по соотношению веса и производительности.Червяки и шестерни собраны в низкопрофильный, самоудерживающийся и готовый к установке корпус, что позволяет изделию реагировать на все осевые и радиальные силы и результирующие опрокидывающие моменты, возникающие в самых сложных условиях.Эти легко адаптируемые продукты также отличаются высокой ударопрочностью, длительным сроком службы, плавным вращением, защитой подшипников и вариантами герметичных приводов.Все технические преимущества в сочетании с ведущими в отрасли стандартами качества делают продукты Hangtuo идеальными кандидатами для критически важных приложений в тяжелых условиях.
Параметры производительности поворотного привода модели SDE
| Параметры производительности модели SDE | ||||||||||||
| Модель | Номинальный выходной крутящий момент (Нм) |
Крутящий момент (кН.м) |
Удерживающий крутящий момент (кН.м) | Осевая нагрузка (кН) | Радиальная нагрузка (кН) | Соотношение | Эффективность |
Точность (степень) |
IP |
Рабочий этап (℃) |
самоблокирующийся | Вес (кг) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 25 кг |
| 5 дюймов | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 34 кг |
| 7 дюймов | 2000 г. | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 56 кг |
| 9 дюймов | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 92 кг |
| 12 дюймов | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 160 кг |
| 14 дюймов | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 224 кг |
| 17 дюймов | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 320 кг |
| 21 дюйм | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 492 кг |
| 25 дюймов | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 705 кг |
Принцип работы поворотного привода
Червяк приводится в движение двигателем, который приводит в движение поворотный привод и передает крутящий момент через фланец, закрепленный в корпусе.Привод поворота имеет реверсивную самоблокировку благодаря червячной передаче с реверсивной самоблокировкой.
Ключевая особенность
1. стабильный
2. высокая точность
3. отличная производительность
