Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SE17» |
|---|---|---|---|
| Коэффициент шестерни: | 102:1 | Вращающий момент требуемой производительности: | 9450Nm |
| Крутящий момент: | 203kNm | Эффективность: | 40% |
| Цвет: | RAL 9006 или как спрошено | Емкость нагрузки: | Высокий |
| Выделить: | Коробка передач привода ряда SE17,Солнечный привод ряда коробки передач отслежывателя,привод ряда отслежывателя 203 kNm солнечный |
||

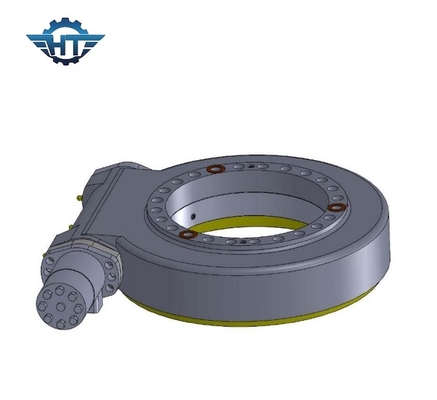

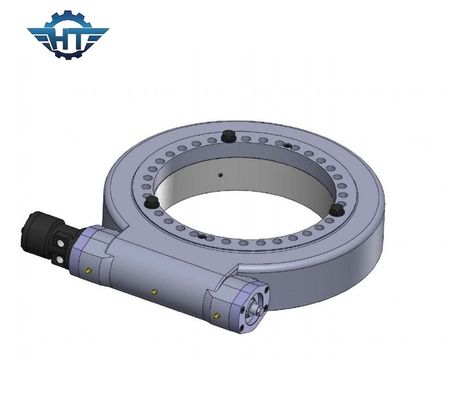

Коробка передач привода ряда SE17 с мотором сервопривода 380 для тележки карамболя тумана
Азимут поворачивает описание привода Slewing
Вращающий момент требуемой производительности: 9,45 kN.m
Опрокидывать вращающий момент момента: 203 kN.m
Аксиальная нагрузка: 980kN
Радиальная нагрузка: 390kN
Удержание вращающего момента: 53kN.m
Коэффициент шестерни: 102:1
Отслеживать точность: ≤0.15
Само-запирать шестерни: Да
Вес: 85kg
Параметры привода Slewing SE
| Тип | 3'' | 5'' | 7'' | 9'' | 12'' | 14'' | 17'' | 21'' | 25'' |
| Вращающий момент требуемой производительности/kN.m | 0,3 | 0,6 | 1,75 | 4,3 | 5,6 | 6,75 | 9,46 | 16 | 21,45 |
| Опрокидывать вращающий момент момента/kN.m | 1,5 | 6 | 10,5 | 49,9 | 54,4 | 135 | 203 | 271 | 346 |
| Осевое load/kN | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
| Радиальное load/kN | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
| Коэффициент шестерни | 31:1 | 37:1 | 57:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| Само-запирать | да | да | да | да | да | да | да | да | да |
| Weight/kg | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
| Соответствующая панель Area/m2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
CO. Changzhou Hangtuo Machinary, ltd профессиональный изготовитель и экспортер подшипника slewing/кольца slewing/круга ряда, slewing приводы/сразил привод, которые главным образом приложены в гаван машинном оборудовании, минируя машинном оборудовании, сваривая машинном оборудовании, строительных машинах, модульных системах слежения кораблей, одиночных или двойных оси солнечных, и небольшие системы энергии ветра etc.
Преимущества привода Slewing
1. Сильный переворачивая момент
2. Adopt охватывая привод червя
3. Multi контакт зуба, высокая емкость нагрузки
4. Само-запирая функция
Q&A
1. Как выбрать?
Пожалуйста определите размер, ширину, напряжение тока, силу и скорость вращения на холостом ходе диаметра необходимых моторов.
2. Смог я взять образцы для того чтобы испытать качество и рынок заранее?
Конечно, радушный взять образцы для того чтобы испытать наши качество и обслуживание.
3. Что общая стоимость для образцов?
Полный образец cost= образца стоил + перевозка
Мы передадим вам самая лучшая грузя цена после того как вы выберете соответствующие моторы шестерни
4. Как вы грузите образцы?
Количество образца не большое, мы поддерживает образцы корабля UPS, TNT или Federal Express
5. Что ваше количество минимального заказа?
1 набор
6. Что ваш срок поставки?
Для стандартных образцов: в течение 0~7 дней; для заказов серии: в течение 25~45 дней.
