Подробная информация о продукте:
|
| Модель: | 3 ДЮЙМА | Коэффициент шестерни: | 31:1 |
|---|---|---|---|
| Эффективность: | 40% | Тип: | двойная ось |
| Применение: | Сконцентрированная станция солнечной энергии | Обслуживание OEM: | Доступный |
| Место происхождения: | Changzhou, Китай | Водитель: | электрический двигатель |
| Выделить: | Коробка передач привода ряда высокой точности,Коробка передач привода ряда двойной оси солнечная,двойная коробка передач привода ряда оси 3Inch |
||

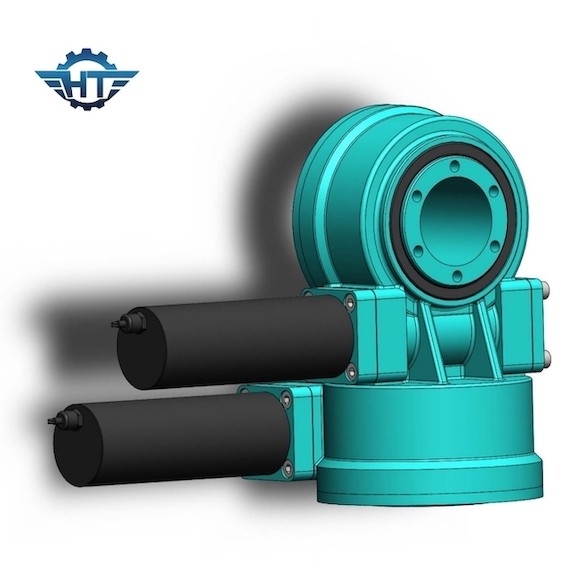

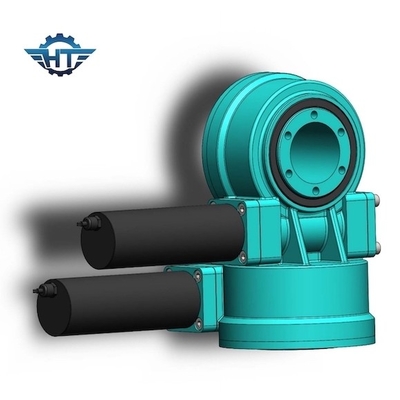

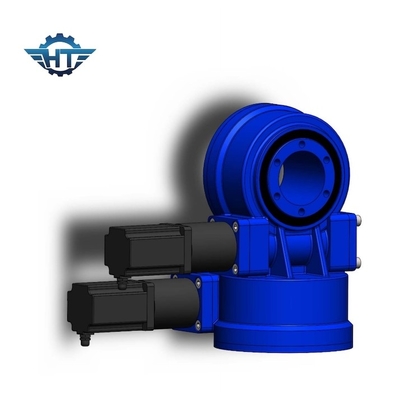

Двойная коробка передач привода ряда высокой точности оси для сконцентрированной станции солнечной энергии
Двойное описание привода ряда оси
Сконцентрированные системы солнечной энергии, или CPV для краткости, производят солнечную энергию путем использование зеркал или объективов для того чтобы сконцентрировать largearea солнечного света, или солнечную тепловую энергию, на небольшую область. Электричество произведено когда theconcentrated свет преобразован для того чтобы нагреть, который управляет тепловой машиной подключенной с электрическим powergenerator или силами химикотермическая реакция
Конструировать серии ZSDE поглощает преимущества ZVE и ZSE. Направление азимута и высоты 3D вращая в то же время.
Ряд модели SDE управляет прикладным в башне CSP
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Представление
Наши приводы ряда используют запатентованную технологию червя часов для того чтобы дать максимальную поддержку контроля и движения. Наши шестерни червя включают 5 до 11 зуба на линии тангажа шестерни кольца от винта часов, который более высокий захват зуба чем стандартные черви, дающ коробке передач большие стабильность и прочность.
Путем adoping червь часов, приводы имеют следующие особенности:
1) более высокие вращающий момент выхода и нагрузка удержания
2) верхняя отслеживая точность
3) сильная коррозионная устойчивость и герметизировать эффективные
Как выбрать свойственный размер приводов slewing?
Выбирать свойственный размер приводов slewing во избежание от единственных недостатка представления или остатка представления сыграть важную роль в достигать рентабельных решений.
Пожалуйста дайте нам следующую информацию для того чтобы выбрать соответствующий привод slewing:
1. применение
2. toque выхода требовал. Если вы не имеете ясную идею этих данных, то как раз скажите нам нагрузку, например, вес панелей и кронштейнов на нашем приводе slewing.
3. размеры нагрузки и самый большой ветер в вашей зоне в прошлых 10 летах которые использованы для того чтобы высчитать если привод, то мы порекомендовали смогли принести нагрузку maxium когда там приходят большой ветер.
4. скорость ведомого вала вы требовали которые поможет нам порекомендовать соответствующие моторы для вас.
5. другие информации как требование etc отрицательной реакции, ранга IP
Упаковка и грузить
Коробка Plywooden.
Привод ряда с небольшим размером но тяжеловесный вес, нет рентабельной доставки морским путем пока срочная доставка рентабельный путь, наша logistitic воля штатов спрошенная TNT, DHL, UPS, FEDERAL EXPRESS, сравнить срочную цену для обнаружения самого рентабельного пути.
Если в оптовом заказе в будущем, мы рекомендуем корабль морским путем.
Примечание:
Срочный: двери к двери, как раз нужно оплатить налог на импорт если требуется таможни.
Самолетом или морским путем: фабрика к морскому порту аэропорта назначения/, гонорару назначения оплаты потребности порученному аэропортом (гонорар назначения всегда поручен мимо в B/L независимо от пакета большой, небольшой, тяжелый или светлый, в gerneral 200~400 USD в груз) и налогу на импорт если требуется таможни.
поездом: иногда грузя цена это же как море но принимать более менее грузя время чем море, мы примет этот грузя путь в рассмотрение если товары в срочной потребности нашими клиентами.
