Подробная информация о продукте:
|
| Тип кодировщика: | Дифференциальный кодировщик | Операционная температура: | -40°C до +120°C |
|---|---|---|---|
| Уровень защиты: | IP66 | Резолюция: | 3600 ппр |
| Уровень шума: | ≤50dB | Входное напряжение: | 24В |
| Интерфейс связи: | RS485 | Вес пакета: | 55KG |
| Выделить: | RS485 Сдвигательный привод,Инкрементальный кодирующий поворотный привод,Солнечный драйв отслеживания 24В |
||

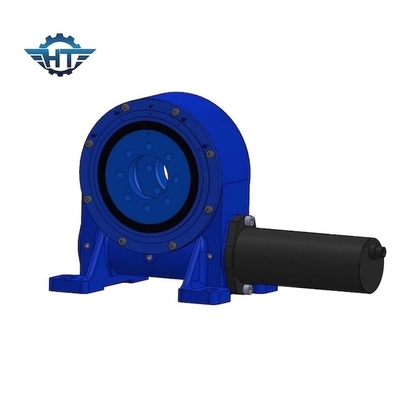

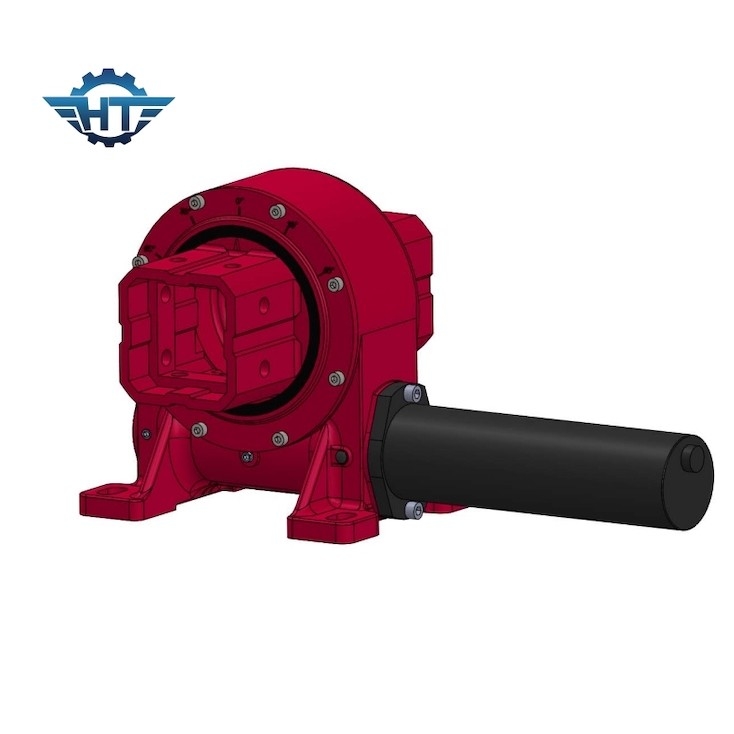

Сдвижной привод с интерфейсом связи RS485 - солнечный следопыт
Описание продукта
Свинговый привод: ключевые характеристики и компоненты
Свертывающий привод, также известный как свертывающий привод или свертывающий подшипник, является механическим компонентом, используемым в различных приложениях для обеспечения контролируемого вращения нагрузки вокруг центральной оси.Они обычно встречаются в промышленных машинах и возобновляемой энергетике., строительное оборудование, солнечные системы отслеживания и ветряные турбины, где требуется контролируемое и точное вращение.
Давайте рассмотрим основные особенности и компоненты вращающегося привода:
Главное корпус: для устойчивости к тяжелым нагрузкам и условиям окружающей среды, поворотный привод обычно состоит из компактного и прочного корпуса, в котором содержатся все внутренние компоненты.
Центральная ось: в центре вращающегося привода находится центральная ось, обычно называемая червоточиной, которая служит поворотной точкой для вращающегося движения.
Механизм редуктора: механизм редуктора, часто состоящий из винта и кольцевого редуктора, преобразует вращающееся движение в угловое движение.
Двигатель привода: Двигатель привода находится снаружи вращающегося привода и обеспечивает необходимый крутящий момент для вращения нагрузки.
Подшипники: для уменьшения трения и плавного и эффективного вращения необходимы качественные подшипники.
Уплотнения и смазка: Уплотнения и уплотнения защищают внутренние компоненты от внешних загрязнителей, а правильная смазка уменьшает износ.
Ключ для установки: может потребоваться ключ для установки на окружающую конструкцию.
Свинговые приводы обладают превосходной универсальностью, долговечностью и грузоподъемностью, что делает их важными компонентами различных промышленных применений.
Сдвижные приводы предназначены для обработки тяжелых грузов и обеспечивают точное управление вращением, что делает их идеальными для различных приложений, требующих контролируемого движения.и способность выдерживать как осевые, так и радиальные нагрузки делают их ценными компонентами в таких отраслях, как строительство, возобновляемые источники энергии и производство.
Технические параметры
| Модель | Номинальный выходной крутящий момент (N.m) | Стойкость крутящего момента (kN.m) | Наклонный крутящий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Соотношение | Эффективность |
Точность (Уровень) |
ИП | Рабочая температура ((°C) | Самозамыкание | Масса (кг) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 12 кг |
| 5 дюймов | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 18 кг |
| 7 дюймов | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 32 кг |
| 8 дюймов | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 28 кг |
| 9 дюймов | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 52 кг |
| 12 дюймов | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 65 кг |
| 14 дюймов | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 88 кг |
| 17 дюймов | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 135 кг |
| 21 дюйм | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 192 кг |
| 25 дюймов | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 251 кг |
Заявления
Сдвижные приводы в различных отраслях и приложениях
Сдвижные приводы являются важными компонентами в широком спектре отраслей промышленности и оборудования.а также несущей грузоподъемностиВот некоторые из распространенных применений вращающих приводов:
1Солнечные системы отслеживания: Свинговые приводы обычно используются в солнечных системах отслеживания для ориентации солнечных панелей и батарей в сторону солнца в течение дня.тем самым повышая эффективность производства солнечной энергии.
2. Ветряные турбины: подобно солнечным системам отслеживания, ветряные турбины используют вращающиеся приводы для вращательного управления нацелью и лопатками турбины, чтобы она эффективно улавливала энергию ветра.
3Строительное оборудование: Свинговые приводы используются в строительной технике, такой как экскаваторы, краны и бетонные насосы, чтобы обеспечить точное управление вращением бума, руки или ведра.
4Сельскохозяйственные машины: они также используются в сельскохозяйственном оборудовании, включая комбайны и ирригационные системы, для управления движением и расположением различных компонентов.
5- обработка материалов: поворотные приводы широко используются в обработке материалов, таких как конвейерные системы, грузовые машины и накладыватели,для точного управления конвейерами и другим оборудованием.
6Ротационные столы: Рулевые ротационные столы являются одним из наиболее важных промышленных применений вращающихся приводов.Они могут быть использованы в производственных и механических процессах для обеспечения точной индексации и позиционирования деталей во время обработки.
7Морское и оффшорное оборудование: поворотные приводы используются в судовом кране, на буровых установках и системах позиционирования судов для управления вращающимся оборудованием и нагрузкой.
8. Платформы воздушной работы: подъемные платформы и ведровые грузовики являются некоторыми из применений, в которых можно найти поворотные приводы для управления движением и расположением рабочей платформы.
9Возобновляемая энергия: помимо ветрового и солнечного отслеживания, они также используются в системах приливной и волновой энергии для ориентации устройств улавливания энергии.
10Спутниковые антенны: Сдвижные приводы имеют такие приложения, как спутниковые антенны, которые требуют точной ориентации и отслеживания для поддержания связи с орбитальными спутниками.
11- радиовещание и наблюдение: использование вращающихся приводов можно увидеть в системах вещания, радио- и телевизионных антеннах и органах наблюдения для управления движением антенны или камеры.
12Автоматизированное производство: они также используются в автоматизированных производственных процессах, которые требуют точного вращения движения и позиционирования.
13Оборона и аэрокосмическая промышленность: поворотные приводы являются важными компонентами в радарных системах, ракетных пусковых установках и телескопах, используемых в этом секторе.
14Развлекательная индустрия: Ротационное управление прогулками в парках развлечений является областью применения для вращающихся приводов, включая колеса обозрения и платформы для прогулок.
15Телескопы и обсерватории: Астрономические обсерватории и телескопы также полагаются на вращающиеся приводы для точного указания и отслеживания небесных объектов.
16Оборудование для добычи полезных ископаемых: наконец, поворотные приводы используются в различных тяжелых машинах, используемых в горнодобывающей отрасли, таких как буклетные экскаваторы и накопители.
Эти примеры демонстрируют бесконечные возможности вращающихся приводов во многих различных отраслях промышленности.делает их бесценными компонентами для эффективной и безопасной работы.
Поддержка и услуги
Техническая поддержка и обслуживание солнечного трекера
В Hangtuo, мы предоставляем техническую поддержку и обслуживание для нашего солнечного следящего привода.Наши услуги предназначены для удовлетворения потребностей наших клиентов и максимизировать производительность нашего солнечного трекера Slew Drive.
Техническая поддержка и устранение неполадок
Наша команда технической поддержки может предоставить вам поддержку и услуги по устранению неполадок.Наша команда также готова помочь вам диагностировать и решить любые технические проблемы..
Сохранение и модернизация
Мы предоставляем услуги по техническому обслуживанию и модернизации, чтобы гарантировать, что ваш солнечный следопыт всегда работает оптимально.
Гарантия и ремонт
Мы предлагаем полную гарантию и сервис по ремонту нашего солнечного следового привода. Если у вас возникнут какие-либо проблемы с вашим солнечным следовым приводом, мы исправим его как можно скорее.
Упаковка и перевозка
Продукция Solar Tracker Slew Drive надежно упакована пенной или пузырьковой оболочкой и помещена в картонную коробку или пластиковую емкость в зависимости от размера и веса продукта.Все товары отправляются с номером отслеживания для обеспечения доставки.
Стандартное время доставки для продуктов Solar Tracker Slew Drive составляет 3-5 рабочих дней.
Частые вопросы
Вопрос 1: Какая марка и модель солнечного следящего привода?
Ответ: Солнечный следопыт является моделью Hangtuo VE.
Вопрос 2: Откуда появился солнечный следопыт?
Ответ: Солнечный следопыт из Чанчжоу, Китай.
Вопрос 3: Какую сертификацию имеет солнечный следопыт?
Ответ 3: У Solar Tracker Slew Drive есть сертификаты CE и ISO9001.
Вопрос 4: Каково минимальное количество заказов на солнечный следопыт?
Ответ 4: Минимальное количество заказов на солнечный следопыт - 1.
Вопрос 5: Какой ценовой диапазон для солнечного следового привода?
Ответ: Ценовой диапазон солнечного следового привода составляет от 200 до 350 долларов США.
Вопрос 6: Сколько времени требуется для доставки солнечного отслеживающего привода?
Ответ: Время доставки для солнечного следящего привода составляет 7 ~ 15 дней.
