Подробная информация о продукте:
|
| Тип продукции: | VE9 Вертикальная | Вращающий момент выхода: | 7320 Nm |
|---|---|---|---|
| Точность: | 00,15° | Операционная температура: | -40°C до +120°C |
| гарантия: | 5 лет | Ряд скорости: | 00,1-100 оборотов в минуту |
| Уровень защиты: | IP66 | Материал: | Из чугуна |
| Выделить: | 100 оборотов в минуту,Малообеспеченный солнечный следопыт,Солнечный привод с высокой точностью |
||

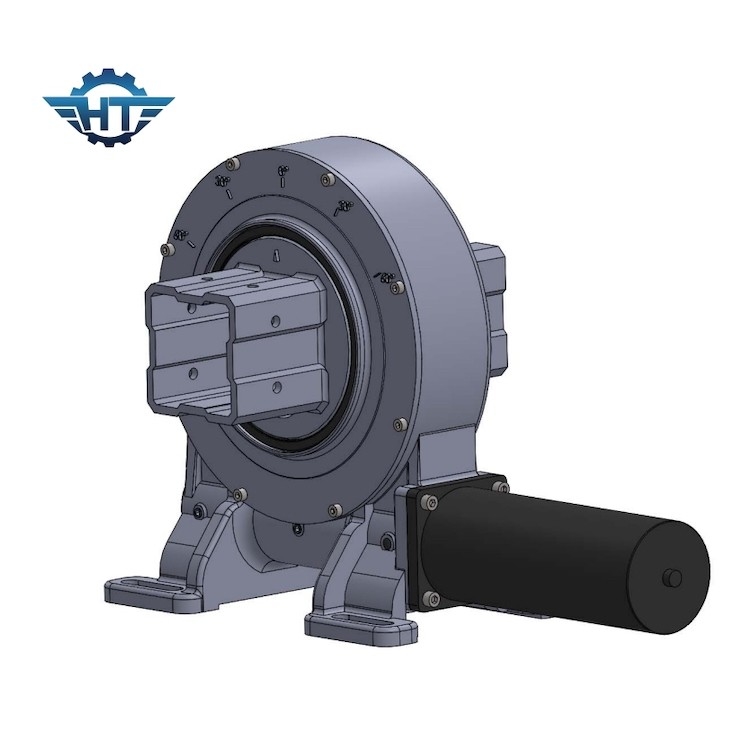

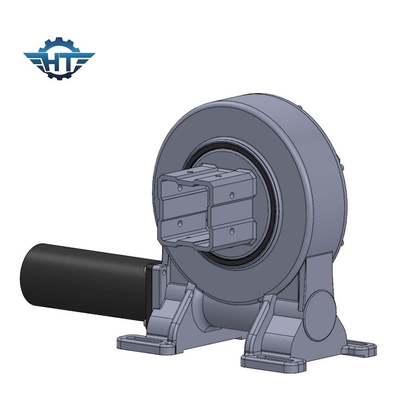

Низкоустойчивый солнечный следопыт с высокой точностью
Описание продукта
Свертывающий привод, также известный как свертывающий привод или свертывающий подшипник, является механическим компонентом, используемым в различных приложениях для обеспечения контролируемого вращения нагрузки вокруг центральной оси.Эти устройства обычно встречаются в промышленных машинах., солнечные системы отслеживания, ветровые турбины, строительное оборудование и другие приложения, где требуется контролируемое и точное вращение.
Ниже приведены некоторые из ключевых особенностей и компонентов поворотного привода:
Главное корпус: поворотный привод обычно состоит из прочного, компактного корпуса, который содержит все внутренние компоненты.корпус спроектирован для выдержки больших нагрузок и условий окружающей среды.
Центральная ось: в ядре вращающегося привода находится центральная ось, часто называемая червоточиной, которая служит поворотной точкой для вращающегося движения.
Механизм передач: основная функция вращающегося привода заключается в преобразовании вращающегося движения в угловое движение.обычно состоящая из червяного винта и кольцевого ремняВинт для червей соединяется с зубами на кольцевой передаче, что позволяет контролировать вращение.
Двигатель привода: для управления вращением вращающегося привода обычно устанавливается внешний приводной двигатель, который обеспечивает необходимый крутящий момент и мощность для вращения нагрузки.
Подшипники: высококачественные подшипники являются ключевыми компонентами вращающегося привода.Некоторые поворотные приводы имеют несколько рядов подшипников для повышения стабильности.
Печати и смазка: для защиты внутренних компонентов от пыли, грязи и влаги, поворотные приводы оснащены уплотнениями и уплотнениями.Для уменьшения износа и обеспечения долгосрочной надежности необходима надлежащая смазка.
Мост: в зависимости от применения может быть включен монтажный фланц для надежного прикрепления поворотного привода к окружающей конструкции.
Выходная передача: некоторые поворотные приводы имеют выходной механизм, который подключается к нагрузке, которую необходимо поворачивать.
Сдвижные приводы предназначены для обработки тяжелых грузов и обеспечивают точное управление вращением, что делает их идеальными для различных приложений, требующих контролируемого движения.и способность выдерживать как осевые, так и радиальные нагрузки делают их ценными компонентами в таких отраслях, как строительство, возобновляемые источники энергии и производство.
Особенности
Обзор поворотного привода
Свертывающий привод, также известный как свертывающий привод или свертывающий подшипник, является механическим компонентом, используемым в различных приложениях для обеспечения контролируемого вращения нагрузки вокруг центральной оси.Они обычно встречаются в промышленных машинах., солнечные системы отслеживания, ветровые турбины, строительное оборудование и другие приложения, где требуется контролируемое и точное вращение.Вот описание ключевых характеристик и компонентов вращающегося привода:
Основное жилье
Свинцовый привод обычно состоит из прочного, компактного корпуса, который содержит все внутренние компоненты.
Центральная ось
В центре вращающегося привода находится центральная ось, часто называемая червоточиной, которая служит поворотной точкой для вращающегося движения.
Механизм передач
Основная функция вращающегося привода заключается в преобразовании вращающегося движения в угловое движение.Винт червя вступает с зубами на кольцевой передачи, что позволяет контролировать вращение.
Двигатель
Для управления вращением вращающегося привода обычно устанавливается внешний двигатель привода, который обеспечивает необходимый крутящий момент и мощность для вращения груза.
Подшипники
Высококачественные подшипники являются ключевыми компонентами вращающегося привода.Некоторые поворотные приводы имеют несколько рядов подшипников для повышения стабильности.
Упаковки и смазка
Чтобы защитить внутренние компоненты от пыли, грязи и влаги, поворотные приводы оснащены уплотнениями и уплотнениями.
Монометрический фланц
В зависимости от применения может быть включен крепкий фланц для надежного прикрепления вращающегося привода к окружающей конструкции.
Выходное снаряжение
Некоторые поворотные приводы имеют выходную передачу, которая подключается к нагрузке, которую необходимо вращать.
Сдвижные приводы предназначены для обработки тяжелых грузов и обеспечивают точное управление вращением, что делает их идеальными для различных приложений, требующих контролируемого движения.и способность выдерживать как осевые, так и радиальные нагрузки делают их ценными компонентами в таких отраслях, как строительство, возобновляемые источники энергии и производство.
Технические параметры
Соотношения и крутящий момент для различных размеров планетарных редукторов
Наши планетарные редукторы передач могут обеспечить различные требования крутящего момента и соотношения для вашего применения.150 или менее.
Рабочая температура для этих редукторов составляет от -40°C до +120°C, они самоблокируются, а степень ИП достигает 66°C. Аксиальная и радиальная нагрузки могут варьироваться в соответствии с вашими потребностями.
Вот несколько примеров редукторов, которые мы предлагаем. модель, номинальный выходной момент, держащий момент, наклоняющий момент, осевая нагрузка, радиальная нагрузка, соотношение, эффективность, точность, IP,рабочая температура, самоблокировка и вес указаны в таблице ниже.
Технические параметры
|
Модель |
Номинальный выходной крутящий момент (N.m) |
Стойкость крутящего момента (kN.m) |
Наклонный крутящий момент (kN.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Соотношение |
Эффективность |
Точность (Уровень) |
ИП |
Рабочая температура ((°C) |
Самозамыкание |
Масса (кг) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
12 кг |
|
5 дюймов |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
18 кг |
|
7 дюймов |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
32 кг |
|
8 дюймов |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
28 кг |
|
9 дюймов |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
52 кг |
|
12 дюймов |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
65 кг |
|
14 дюймов |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
88 кг |
|
17 дюймов |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
135 кг |
|
21 дюйм |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
192 кг |
|
25 дюймов |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
251 кг |
Заявления
Свинговые приводы широко используются в различных отраслях промышленности и оборудовании, где необходимо контролируемое вращение, точное расположение и грузоподъемность.Они имеют важное применение в солнечных системах отслеживания для ориентации солнечных панелей и батарей к солнцу; в ветряных турбинах для управления ориентацией нацель и лопастей; в строительных машинах, таких как экскаваторы, краны и бетонные насосы; сельскохозяйственное оборудование,такие как комбайны и оросительные системы; конвейерные системы, загрузчики материалов и накладыватели; вращающиеся столы в производственных и механических процессах; морское и морское оборудование, включая судовые краны, морские буровые установки,и системы позиционирования судов; подъемные платформы и грузовики с ведрами для обеспечения доступа к возвышенным участкам; как в системах приливной и волновой энергии; спутниковые антенны;Антенны радио- и телевизионного вещания и системы камер наблюдения; автоматизированные производственные процессы; в военных приложениях, включая радары, пусковые установки и телескопы; аттракционы в парках развлечений, такие как колеса обозрения и вращающиеся платформы; и наконец,астрономические обсерватории и телескопы, а также тяжелое оборудование для добычи полезных ископаемых.
Эти примеры показывают, насколько универсальны эти приводы и насколько они необходимы во всех отраслях промышленности и приложениях, которые требуют точного вращения и управления.для эффективной и безопасной работы машин.
