Подробная информация о продукте:
|
| гарантия: | 5 лет | Ряд скорости: | 00,1-100 оборотов в минуту |
|---|---|---|---|
| Резолюция: | 0.01° | Вращающий момент выхода: | 7320 N.m |
| Точность: | 00,15° | Уровень защиты: | IP66 |
| Входное напряжение: | 24В | Двигатель: | Планетарная коробка передач |
| Выделить: | Низкий уровень шума солнечного отслеживания,Высокоэффективный солнечный следопыт,Устойчивая эксплуатация солнечный привод |
||

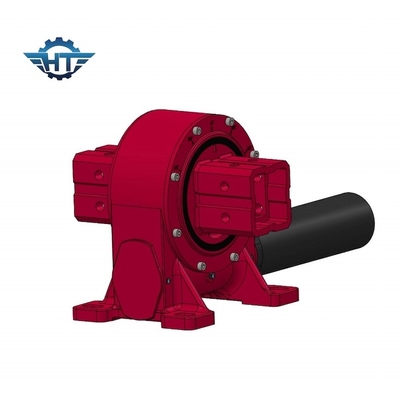

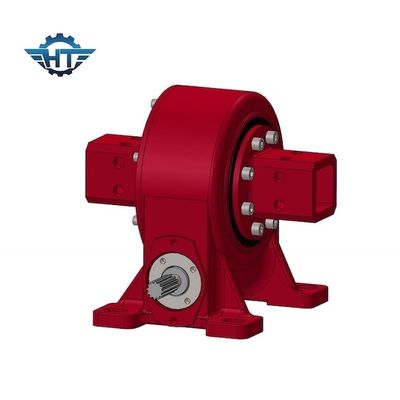

Точно разработанный солнечный следопыт с широким диапазоном температур
Описание продукта
Свертовой привод, также известный как свертовой привод или свертовый подшипник, является механическим компонентом, предназначенным для облегчения контролируемого вращения вокруг центральной оси.Он используется в различных приложениях, где контролируемое и точное вращение движения имеет решающее значениеВот подробное описание поворотных приводов:
1. Основные компоненты
Оборудование: Свинговые приводы состоят из прочного корпуса, который содержит все внутренние компоненты.
Центральная ось (Worm Gear): в ядре вращающегося привода находится центральная ось, часто называемая червоточиной. Она служит поворотным пунктом для вращения.
Механизм передач: основная функция вращающегося привода заключается в преобразовании вращающегося движения в угловое движение.обычно состоит из червоточного винта и кольцевого редуктораВинт червя соединяется с зубами на кольцевой передаче, позволяя контролируемое вращение.
Двигатель привода: внешний приводной двигатель обычно прикрепляется для управления вращением вращающегося привода.
2Подшипники:
Свинцовые приводы оснащены качественными подшипниками, которые обеспечивают поддержку и уменьшают трение.Некоторые поворотные приводы имеют несколько рядов подшипников для повышения стабильности.
3- уплотнения и смазки:
Чтобы защитить внутренние компоненты от пыли, грязи и влаги, поворотные приводы оснащены уплотнениями и уплотнениями..
4- Крышка для установки:
В зависимости от применения может быть включен крепкий фланц для надежного прикрепления вращающегося привода к окружающей конструкции.
5Выходное оборудование:
Некоторые поворотные приводы имеют выходную передачу, которая подключается к нагрузке, которую необходимо вращать.
6Особенности:
Сдвижные приводы известны своей высокой грузоподъемностью, компактным дизайном, точным расположением и непрерывным вращением на 360 градусов.и достаточно универсальны для обработки аксиальных и радиальных нагрузок.
7Применение:
Свинговые приводы используются в широком спектре отраслей промышленности, включая солнечные системы отслеживания, ветряные турбины, строительное оборудование, сельскохозяйственные машины, морские приложения, обработка материалов,и многое другое..
8- Конфигурация:
Свинтовые приводы можно настроить для удовлетворения конкретных требований к применению, включая соотношения передач, выходной крутящий момент и конфигурации монтажа.
9Устойчивость к окружающей среде:
Многие поворотные приводы предназначены для устойчивости к суровым условиям окружающей среды, таким как экстремальные температуры, влажность и коррозионная среда.
Сдвижные приводы являются важнейшими компонентами в отраслях промышленности, где требуется контролируемое вращение и точное расположение.и способность выдерживать тяжелые нагрузки делают их ценными в различных приложениях, способствуя эффективности и надежности машин и оборудования.
Технические параметры
Параметрический обзор планетарных редукторов
Планетарный редуктор - это вид коробки передач, которая работает путем вращения нескольких колес передач для снижения скорости и увеличения крутящего момента.В таблице ниже приведена информация о каждой модели планетарного редуктора, включая номинальный выходной крутящий момент, держащий крутящий момент, наклонный крутящий момент, осевую нагрузку, радиальную нагрузку, соотношение, эффективность, точность, IP, рабочую температуру, самозакрытие и вес.
|
Модель |
Номинальный выходной крутящий момент (N.m) |
Стойкость крутящего момента (kN.m) |
Наклонный крутящий момент (kN.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Соотношение |
Эффективность |
Точность (Уровень) |
ИП |
Рабочая температура ((°C) |
Самозамыкание |
Масса (кг) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
12 кг |
|
5 дюймов |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
18 кг |
|
7 дюймов |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
32 кг |
|
8 дюймов |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
28 кг |
|
9 дюймов |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
52 кг |
|
12 дюймов |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
65 кг |
|
14 дюймов |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
88 кг |
|
17 дюймов |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
135 кг |
|
21 дюйм |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
192 кг |
|
25 дюймов |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
251 кг |
Вышеприведенные данные свидетельствуют о том, что планетарные редукторы имеют довольно широкий спектр функций и могут применяться в различных сценариях.хорошая точность и надежная твердость, что делает его широко применимым.
Поддержка и услуги
Поддержка и услуги по установке солнечных следовых приборов
В Solar Tracker мы понимаем, что ключ к успешному продукту - предоставление пользователям наилучшей возможной технической поддержки и услуг.Наша цель заключается в том, чтобы наши клиенты получали самый высокий уровень технической поддержки и услуг..
Мы предлагаем разнообразную техническую поддержку и услуги для нашего продукта Solar Tracker Slew Drive.
Техническая поддержка по телефону или по электронной почте.
Онлайн-техническая поддержка и устранение неполадок.
Услуги по обслуживанию и ремонту.
Запчасти.
Если у вас есть какие-либо вопросы или вам нужна помощь с нашим солнечным трекером, пожалуйста, свяжитесь с нами, и наша команда опытных техников будет рада помочь.
Упаковка и перевозка
Солнечный следопыт с приводом на колесах
Солнечный следопыт Slew Drive упаковывается в прочную пленочную коробку с внутренней пеной или карбоном для защиты.Затем он отправляется курьером или авиаперевозкой на назначенный клиентом адрес доставки..
