Подробная информация о продукте:
|
| Входное напряжение: | 24В | Уровень защиты: | IP66 |
|---|---|---|---|
| гарантия: | 5 лет | Применение: | Система слежения PV солнечная |
| Уровень шума: | ≤50dB | Наименование продукта: | Солнечный следопыт |
| Вес: | 23 kg | Операционная температура: | -40°C до +120°C |
| Выделить: | Интерфейс RS485 Солнечный привод,24В солнечный привод слежения,Солнечная фотоэлектрическая система отслеживания |
||

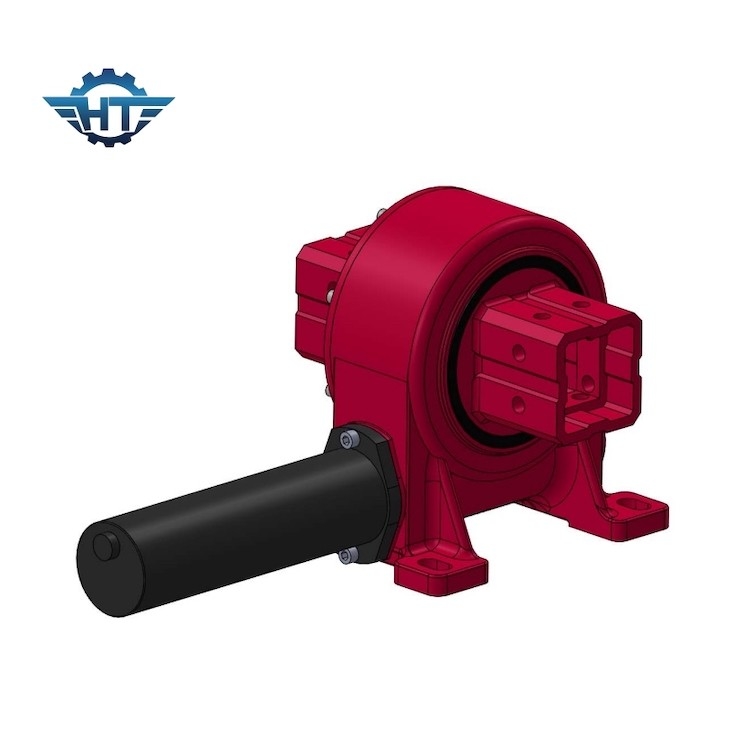

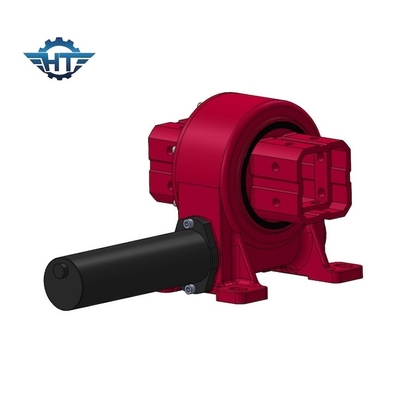

Усовершенствованная солнечная система отслеживания с разрешением 3600ppr и интерфейсом RS485
Описание продукта
Свертывающий привод, также известный как свертывающий привод или свертывающий подшипник, является механическим компонентом, используемым в различных приложениях для обеспечения контролируемого вращения нагрузки вокруг центральной оси.Эти устройства обычно встречаются в промышленных машинах., солнечные системы отслеживания, ветровые турбины, строительное оборудование и другие приложения, где требуется контролируемое и точное вращение.
Вот описание ключевых характеристик и компонентов вращающегося привода:
Главное корпус: поворотный привод обычно состоит из прочного, компактного корпуса, который содержит все внутренние компоненты.корпус спроектирован для выдержки больших нагрузок и условий окружающей среды.
Центральная ось: в ядре вращающегося привода находится центральная ось, часто называемая червоточиной, которая служит поворотной точкой для вращающегося движения.
Механизм передач: основная функция вращающегося привода заключается в преобразовании вращающегося движения в угловое движение.обычно состоящая из червяного винта и кольцевого ремняВинт для червей соединяется с зубами на кольцевой передаче, что позволяет контролировать вращение.
Двигатель привода: для управления вращением вращающегося привода обычно устанавливается внешний приводной двигатель, который обеспечивает необходимый крутящий момент и мощность для вращения нагрузки.
Подшипники: высококачественные подшипники являются ключевыми компонентами вращающегося привода.Некоторые поворотные приводы имеют несколько рядов подшипников для повышения стабильности.
Печати и смазка: для защиты внутренних компонентов от пыли, грязи и влаги, поворотные приводы оснащены уплотнениями и уплотнениями.Для уменьшения износа и обеспечения долгосрочной надежности необходима надлежащая смазка.
Мост: в зависимости от применения может быть включен монтажный фланц для надежного прикрепления поворотного привода к окружающей конструкции.
Выходная передача: некоторые поворотные приводы имеют выходной механизм, который подключается к нагрузке, которую необходимо поворачивать.
Сдвижные приводы предназначены для обработки тяжелых грузов и обеспечивают точное управление вращением, что делает их идеальными для различных приложений, требующих контролируемого движения.и способность выдерживать как осевые, так и радиальные нагрузки делают их ценными компонентами в таких отраслях, как строительство, возобновляемые источники энергии и производство.
Технические параметры
Ниже приведено краткое описание различных моделей доступных редукторов:
|
Модель |
Номинальный выходной крутящий момент (N.m) |
Стойкость крутящего момента (kN.m) |
Наклонный крутящий момент (kN.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Соотношение |
Эффективность |
Точность (Уровень) |
ИП |
Рабочая температура ((°C) |
Самозамыкание |
Масса (кг) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
12 кг |
|
5 дюймов |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
18 кг |
|
7 дюймов |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
32 кг |
|
8 дюймов |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
28 кг |
|
9 дюймов |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
52 кг |
|
12 дюймов |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
65 кг |
|
14 дюймов |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
88 кг |
|
17 дюймов |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
135 кг |
|
21 дюйм |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
192 кг |
|
25 дюймов |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
251 кг |
Заявления
Свинговые приводы широко используются в различных отраслях промышленности и приложениях, где контролируемое вращение, точное расположение и грузоподъемность необходимы для эффективной работы.От солнечных систем отслеживания до ветряных турбин, строительные машины и вращающиеся столы, поворотные приводы позволяют точно управлять различными компонентами.морское и морское оборудование, воздушные рабочие платформы, системы возобновляемых источников энергии, спутниковые антенны, системы радиовещания, системы наблюдения, автоматизированные производственные процессы, оборонные и аэрокосмические приложения,аттракционы в парке развлечений, телескопы и оборудование для добычи полезных ископаемых.
Многофункциональность вращающихся приводов и их важность в широком спектре применений не имеют себе равных.вращательные приводы позволяют эффективное движение и точное расположение различных компонентов, обеспечивая безопасную и эффективную работу в различных отраслях.
Поддержка и услуги
Техническая поддержка и услуги по установке солнечных следовых устройств
Наша команда опытных инженеров поможет вам определить проблемы и предоставить решения для любых проблем, с которыми вы можете столкнуться.от регулярного профилактического обслуживания до аварийного ремонта и замены.
Мы предлагаем техническую поддержку и услуги для наших клиентов, с специализированной командой профессионалов, которые всегда готовы ответить на ваши вопросы и вопросы.Наша команда хорошо обучена и знакома со всеми аспектами технологии солнечного отслеживания, и может предоставить вам необходимые советы и знания, чтобы ваша система работала в отличном состоянии.
Мы также предлагаем ряд индивидуальных услуг, включая индивидуальные предложения по установке и устранению неполадок.Наша команда может работать с вами, чтобы определить любые потенциальные слабые точки в вашей системе и предоставить индивидуальные решения для обеспечения оптимальной производительности.
Наша техническая поддержка и услуги предназначены для того, чтобы дать вам наилучший опыт работы с вашим продуктом.Пожалуйста, не стесняйтесь связаться с нами..
Упаковка и перевозка
Опаковка и доставка Solar Tracker Slew Drive включают:
Высококачественные упаковочные материалы, такие как воздушные пузырьки, резкая упаковка и пенообразовательная подушка.
Продукт должен быть надежно запечатан в защитной коробке.
Продукт будет маркирован номером отслеживания и отправлен на указанный адрес.
