Подробная информация о продукте:
|
| Вес пакета: | 53 KG | Уровень шума: | ≤50dB |
|---|---|---|---|
| Входное напряжение: | 24В | Ряд скорости: | 00,1-100 оборотов в минуту |
| Наименование продукта: | Солнечный следопыт | Применение: | Система слежения PV солнечная |
| Точность: | 0.1° | Резолюция: | 3600 ппр |
| Выделить: | Высокоточный солнечный следопыт,Защита IP66 с использованием солнечного привода,53 кг солнечного привода |
||

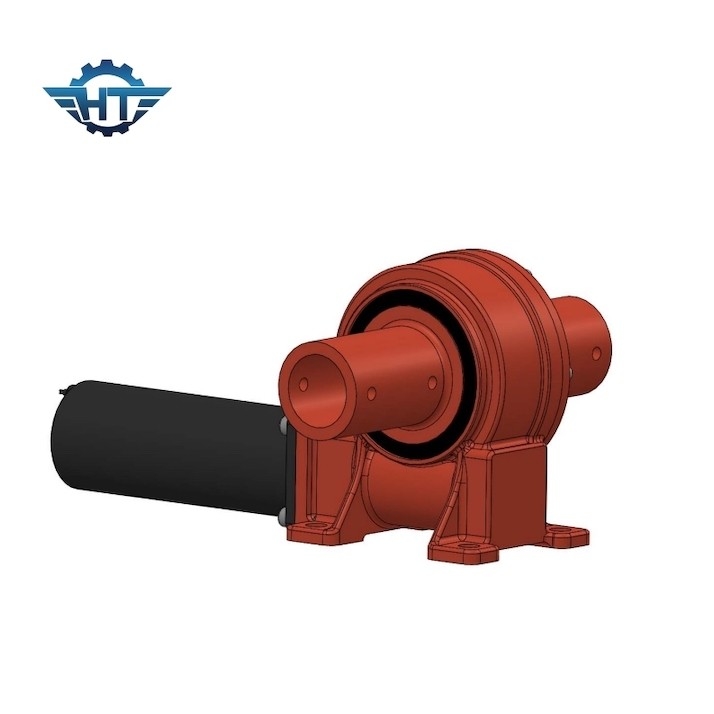

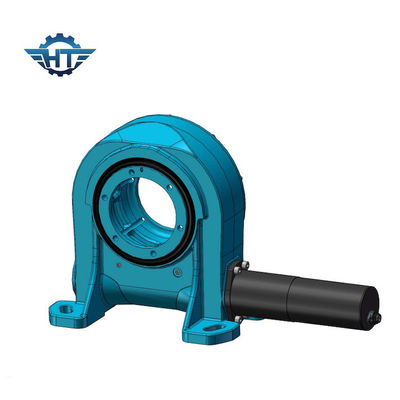

Высокоточный солнечный следописец с приводом на лебедке Разрешение 0,01° Защита IP66
Описание продукта
Свертывающий привод, также известный как свертывающий привод или свертывающий подшипник, является механическим компонентом, используемым в различных приложениях для обеспечения контролируемого вращения нагрузки вокруг центральной оси.Эти устройства обычно встречаются в промышленных машинах., солнечные системы отслеживания, ветровые турбины, строительное оборудование и другие приложения, где требуется контролируемое и точное вращение.
Вот описание ключевых характеристик и компонентов вращающегося привода:
Главное корпус: поворотный привод обычно состоит из прочного, компактного корпуса, который содержит все внутренние компоненты.корпус спроектирован для выдержки больших нагрузок и условий окружающей среды.
Центральная ось: в ядре вращающегося привода находится центральная ось, часто называемая червоточиной, которая служит поворотной точкой для вращающегося движения.
Механизм передач: основная функция вращающегося привода заключается в преобразовании вращающегося движения в угловое движение.обычно состоящая из червяного винта и кольцевого ремняВинт для червей соединяется с зубами на кольцевой передаче, что позволяет контролировать вращение.
Двигатель привода: для управления вращением вращающегося привода обычно устанавливается внешний приводной двигатель, который обеспечивает необходимый крутящий момент и мощность для вращения нагрузки.
Подшипники: высококачественные подшипники являются ключевыми компонентами вращающегося привода.Некоторые поворотные приводы имеют несколько рядов подшипников для повышения стабильности.
Печати и смазка: для защиты внутренних компонентов от пыли, грязи и влаги, поворотные приводы оснащены уплотнениями и уплотнениями.Для уменьшения износа и обеспечения долгосрочной надежности необходима надлежащая смазка.
Мост: в зависимости от применения может быть включен монтажный фланц для надежного прикрепления поворотного привода к окружающей конструкции.
Выходная передача: некоторые поворотные приводы имеют выходной механизм, который подключается к нагрузке, которую необходимо поворачивать.
Технические параметры
|
Модель |
Номинальный выходной крутящий момент (N.m) |
Стойкость крутящего момента (kN.m) |
Наклонный крутящий момент (kN.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Соотношение |
Эффективность |
Точность (Уровень) |
ИП |
Рабочая температура ((°C) |
Самозамыкание |
Масса (кг) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
12 кг |
|
5 дюймов |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
18 кг |
|
7 дюймов |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
32 кг |
|
8 дюймов |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
28 кг |
|
9 дюймов |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
52 кг |
|
12 дюймов |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
65 кг |
|
14 дюймов |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
88 кг |
|
17 дюймов |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
135 кг |
|
21 дюйм |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
192 кг |
|
25 дюймов |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Да, да. |
251 кг |
Заявления
Сдвижные приводы играют решающую роль во многих отраслях промышленности и приложениях, требующих точно контролируемого вращения и грузоподъемности.Вот список широко используемых приложений поворотных приводов:
Солнечные системы отслеживания: используются для ориентации солнечных панелей и батарей с целью максимального захвата энергии и повышения эффективности производства солнечной энергии.
Ветряные турбины: Свинговые приводы используются для управления ориентацией нацела и лопастей, чтобы эффективно использовать энергию ветра.
Строительное оборудование: такие как экскаваторы, краны и бетонные насосы, используются для точного управления вращением бума, руки или ведра.
Сельскохозяйственные машины: армейские комбайны и ирригационные системы используют поворотные приводы для облегчения перемещения и позиционирования различных компонентов.
Управление материалами: Свинговые приводы используются в конвейерных системах, грузовых машинах и накладывателях для управления движением и расположением конвейерных лент и другого оборудования.
Кроме того, поворотные приводы используются в вращающихся столах для точной индексации и позиционирования деталей при обработке, судовых кранах, морских буровых установках, системах позиционирования судов,подъемные платформы и грузовики с ведрами, системы приливной и волновой энергии, антенны вещания и системы камер наблюдения, автоматизированное производство, военное и аэрокосмическое оборудование, аттракционы в парках развлечений,астрономические обсерватории и телескопы, и тяжелое горнодобывающее оборудование.
Эти примеры демонстрируют универсальность вращательных приводов и их важность в различных аспектах промышленности для обеспечения эффективной и безопасной работы.
Поддержка и услуги
Поддержка и обслуживание
В
Наши услуги включают:
Предложения по установке и настройке
Инструкции по техническому обслуживанию
Устранение неполадок
Если у вас есть вопросы или вам нужна помощь, пожалуйста, не стесняйтесь связаться с нами.
Упаковка и перевозка
Упаковка и перевозка
Осторожно упаковывайте каждый солнечный следопыт с картонным картончиком и ограничительными блоками.
Безопасно запечатайте в коробке и маркируйте соответствующие данные о перевозке.
Убедитесь, что все упаковочные материалы свободны от пыли и грязи.
В коробку прилагается отчет о испытании.
Корабль использует надежный носитель.
