Подробная информация о продукте:
|
| Модель: | 5 дюймов | Водитель: | Электродвигатель |
|---|---|---|---|
| Применение: | Солнечная панель | Цвет: | как спрошено |
| Тип ввода: | Электрические | Уровень шума: | Низкий |
| Наименование продукта: | Вертикальный привод Slewing | Структура: | Коробка передач |
| Выделить: | 5' 'червяка передача отключенного привода,Вертикальное движение червя,Выходной крутящий момент 900 нм с вертикальным поворотным приводом |
||

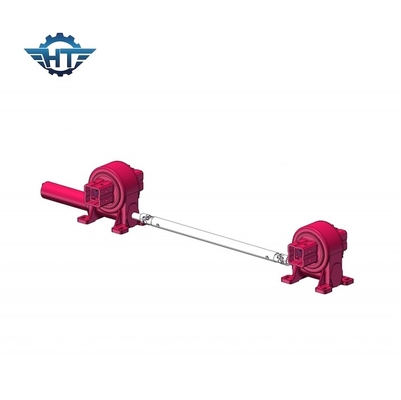

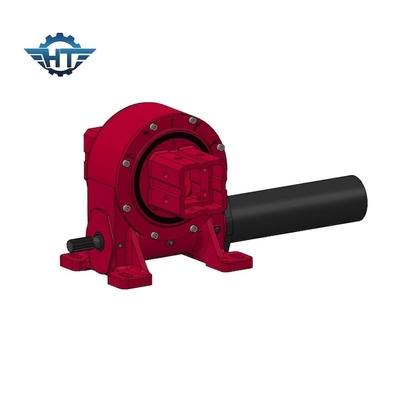

5' вертикальный червяк Gear Slew Drive с 900Nm выходной крутящий момент и высокий задний момент удержания
Описание привода червяного привода
Конструкция и спецификации поворотных приводов могут варьироваться в зависимости от конкретных требований к применению, включая грузоподъемность, скорость, точность и условия окружающей среды.Различные размеры и соотношения передач доступны для широкого спектра приложений и грузоподъемности.
Наш поворотный привод обладает функциями обратного самозамыкания из-за самозамыкания червяка.По сравнению с традиционными продуктами, коробка передач с вращающимся приводом легко устанавливается, легко обслуживается и экономит значительное пространство для установки.
Параметры производительности модели VE
| Параметры производительности модели VE | ||||||||||||
| Модель | Номинальный выходной крутящий момент (N.m) | Стойкость крутящего момента (kN.m) | Наклонный крутящий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Соотношение | Эффективность |
Точность (Уровень) |
ИП | Рабочая температура ((°C) | Самозамыкание | Масса (кг) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 12 кг |
| 5 дюймов | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 18 кг |
| 7 дюймов | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 32 кг |
| 8 дюймов | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 28 кг |
| 9 дюймов | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 52 кг |
| 12 дюймов | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 65 кг |
| 14 дюймов | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 88 кг |
| 17 дюймов | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 135 кг |
| 21 дюйм | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 192 кг |
| 25 дюймов | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 251 кг |
Преимущества
1Сильный момент опрокидывания на основе вращающегося кольца
2. Принять обертывающий червячий привод
3. Привозить большую нагрузку для использования контактного многозубного
4Лучшая функция статического самозамыкания.
