Подробная информация о продукте:
|
| Цвет: | По мере необходимости | Размер: | 3 ~ 25 дюймов |
|---|---|---|---|
| Применение: | Система отслеживания PV | Электродвигатель: | Да, да. |
| Закрытый корпус: | Да, да. | Модуль: | Модуль червяного оборудования |
| Скорость выхода: | 0~1 rpm | Транспортный пакет: | Стандартный экспортируя пакет |
| Выделить: | Системы слежения за солнцем Вертикальный поворотный привод,24 В вертикальный поворотный привод,Вертикальный поворотный привод с мотором 24 В |
||

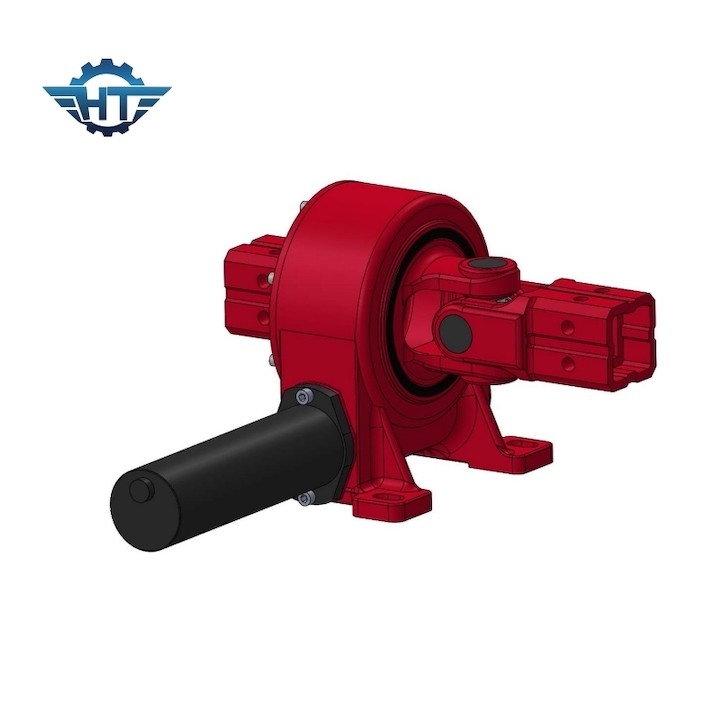

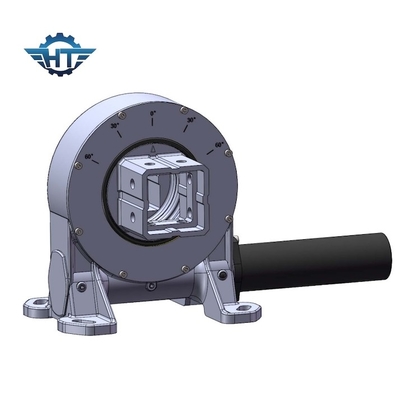

VE9 Вертикальный поворотный привод с 24В мотором для систем отслеживания солнца
Описание коробки передач для поворота червя и редуктора
Сдвижные коробки передач предназначены для обработки больших нагрузок, обеспечения точного позиционирования и выдерживания тяжелых применений.и бесперебойная работаКроме того, некоторые поворотные коробки передач включают дополнительные функции, такие как интегрированные тормоза или системы уплотнения, чтобы повысить их производительность и долговечность.
Параметры производительности вертикального поворотного привода
| Модель | Соотношение | Номинальный выходной крутящий момент ((N.m) | Наклонный крутящий момент ((N.m) | Сдерживающий крутящий момент ((N.m) | Аксиальная нагрузка ((kN) | Радиальная нагрузка ((kN) | Эффективность | Точность ((°) | Самозамыкание | Масса ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Да, да. | 12 |
| 5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Да, да. | 18 |
| 7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Да, да. | 32 |
| 8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Да, да. | 28 |
| 9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Да, да. | 52 |
| 12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Да, да. | 65 |
| 14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Да, да. | 88 |
| 17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Да, да. | 135 |
| 21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Да, да. | 192 |
| 25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Да, да. | 251 |
Особенности
1. Повернуть ± 60°, жесткая остановка внутри для обеспечения безопасности системы
2. Подключите двигатель от левой или правой стороны
3Прозрачность уже установлена производителем до завода, нет необходимости регулировать при установке
4Масло было заполнено до завода.
4Простая установка и низкий уровень обслуживания
5- компактный дизайн и экономия места
6Передача самозамыкается, не нужно тормозить.
7Легкий и плавный способ запуска и остановки
8Высокий наклонный момент, подходящий для горизонтальной установки
Заявления
Коробки передач с вращающимися червями широко используются в различных приложениях, где требуется точное и контролируемое вращательное движение.
Строительные и тяжелые машины: коробки передач с поворотным механизмом червя обычно используются в строительных машинах, таких как краны, экскаваторы и воздушные рабочие платформы.Они обеспечивают необходимый крутящий момент и плавное вращение, необходимое для подъема, размахивая, и расширяя оборудование.
Системы отслеживания солнечной энергии: в солнечных электростанциях и системах отслеживания солнечной энергии используются поворотные коробки передач червяного привода для ориентации и отслеживания солнечных панелей или зеркал для максимального захвата солнечной энергии.Медленное и точное вращение червяков позволяет точно позиционировать солнечные панели для оптимизации солнечного света в течение дня.
