Подробная информация о продукте:
|
| Сертификаты: | ISO9001, CE | Установка: | Вертикальная |
|---|---|---|---|
| Время жизни: | 30 лет | Электрическое питание: | 24 VDC |
| Защитите: | IP66 | Защитите свойство: | Заключенный |
| Стандартный цвет: | По запросу | Использование: | Оптимизированные солнечные следопыты |
| Выделить: | Одноосновный двигатель червяного привода,Привод 24 В,Одноосевое приводное приводное колесо |
||

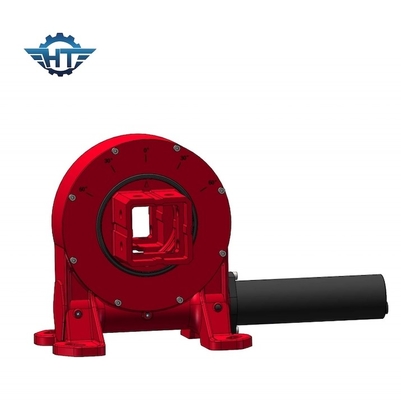

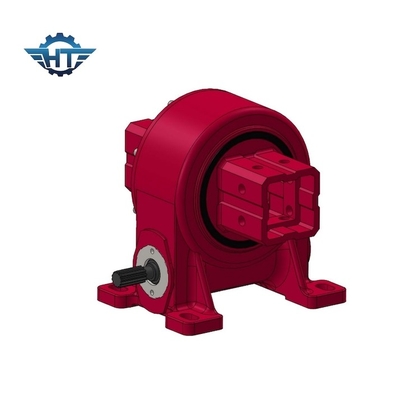

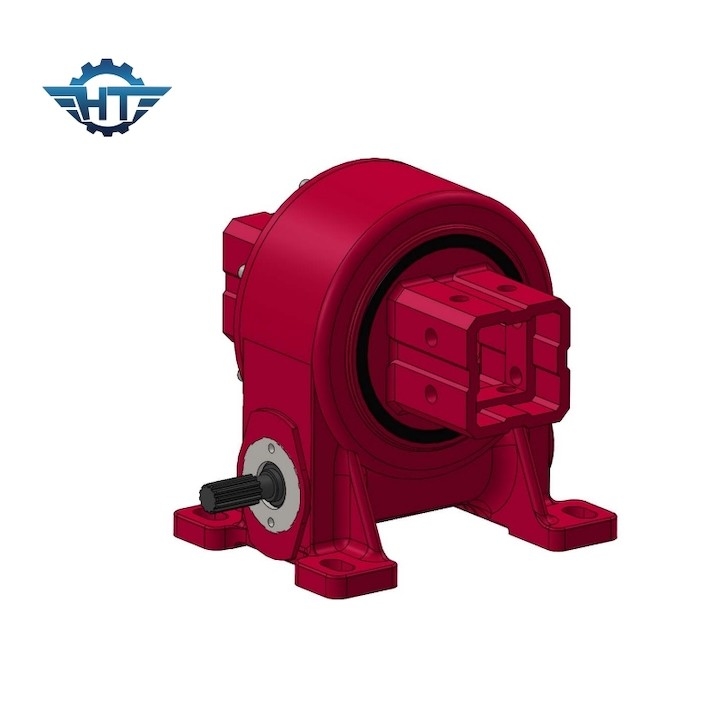

VE5 Одноосевой 24В электрический планетарный двигатель
Описание привода червяного привода
Червяная передача, также известная как червяной привод, представляет собой механическую систему передач, которая состоит из зубного колеса, называемого червяной передачей, соединенного со спиральной винтовой передачей, называемой червяком.Червяк напоминает винтовую нить, в то время как червоточная передача напоминает цилиндрическую передачу с зубами, которые обернулись вокруг нее.
У червя и червя есть перпендикулярные валы, и когда червь вращается, он связывается с зубами червя, заставляя его также вращаться.Угол спиральных зубов на червее создает скольжениеСоотношение уменьшения определяется количеством зубов на червоточном оборудовании и количеством нитей на черве.
Параметры производительности модели VE
| Параметры производительности модели VE | ||||||||||||
| Модель | Номинальный выходной крутящий момент (N.m) | Стойкость крутящего момента (kN.m) | Наклонный крутящий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Соотношение | Эффективность |
Точность (Уровень) |
ИП | Рабочая температура ((°C) | Самозамыкание | Масса ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 12 кг |
| 5 дюймов | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 18 кг |
| 7 дюймов | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 32 кг |
| 8 дюймов | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 28 кг |
| 9 дюймов | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 52 кг |
| 12 дюймов | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 65 кг |
| 14 дюймов | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 88 кг |
| 17 дюймов | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 135 кг |
| 21 дюйм | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 192 кг |
| 25 дюймов | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 251 кг |
Заявления
Червоточные редукторы обычно встречаются в различных машинах и оборудовании, включая конвейерные системы, упаковочные машины, лифты и лифты, механизмы рулевого управления автомобилей,и промышленные приложения, где требуется контролируемое движение и передача крутящего момента.
Особенности
Некоторые из преимуществ червяных решеток включают:
Высокое сокращение скорости передач: червяные передачи обеспечивают высокие коэффициенты сокращения скорости передач, что позволяет значительно снизить скорость между входным и выходным валами.Это делает их подходящими для применения, где требуется высокий крутящий момент и низкая скорость выхода.
Компактный дизайн: компактный характер червяных редукторов делает их идеальными для применения в местах с ограниченным пространством.
Функция самозамыкания: редукторы червя обладают функцией самозамыкания, что означает, что редуктор червя не может легко управлять червями.Эта особенность делает червяные редукторы полезными в приложениях, где необходимо поддерживать положение или предотвращать обратное движение.
Высокая устойчивость к ударным нагрузкам: червяные редукторы способны справляться с высокими ударными нагрузками из-за большой зоны контакта между зубами червя и червяного редуктора.Это делает их подходящими для тяжелых применений.
