Подробная информация о продукте:
|
| Применение: | Система установки следящего устройства для солнечных панелей | Цвет: | Как требование |
|---|---|---|---|
| Жизнь поля: | 30 лет | Продолжительность: | 3 ~ 45 дней |
| Тип двигателя: | Электродвигатель | Защита: | IP66, закрытый |
| Квадратный выход: | 94*94 мм | Кпд передачи: | 40% |
| Выделить: | Система крепления Электрический поворотный привод,Электрический одноосевой поворотный привод,Электрический привод для слежения за солнечной панелью |
||

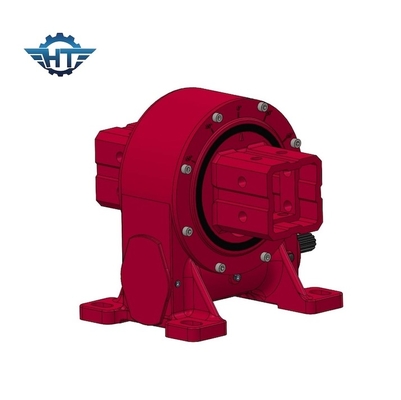

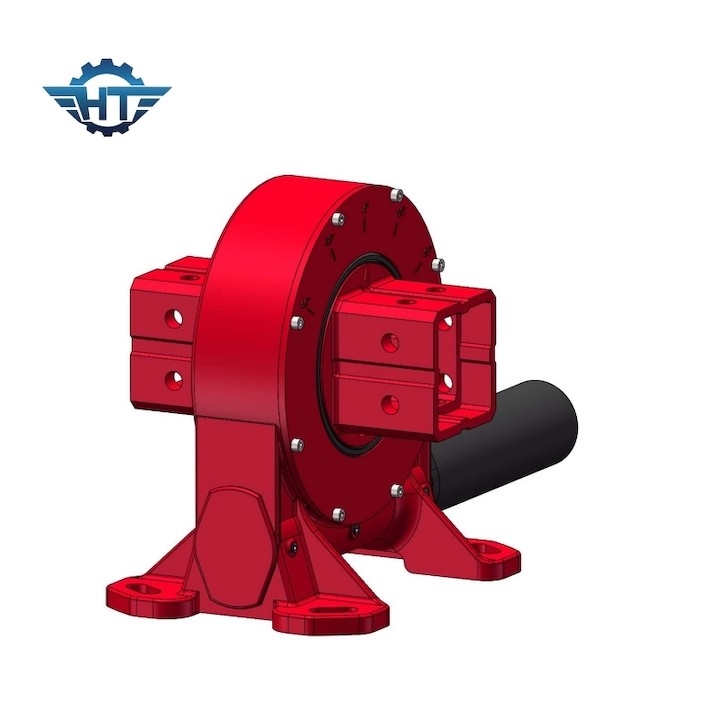

VE9 Электрический поворотный привод для одноосной системы установки солнечных панелей
Описание поворотного привода червя
У червя и червя есть перпендикулярные валы, и когда червь вращается, он связывается с зубами червя, заставляя его также вращаться.Угол спиральных зубов на червее создает скольжениеСоотношение уменьшения определяется количеством зубов на червоточном оборудовании и количеством нитей на черве.
Червяные редукторы широко используются в различных приложениях из-за их уникальных характеристик.
Высокое сокращение скорости передач: червяные передачи обеспечивают высокие коэффициенты сокращения скорости передач, что позволяет значительно снизить скорость между входным и выходным валами.Это делает их подходящими для применения, где требуется высокий крутящий момент и низкая скорость выхода.
Компактный дизайн: компактный характер червяных редукторов делает их идеальными для применения в местах с ограниченным пространством.
Функция самозамыкания: редукторы червя обладают функцией самозамыкания, что означает, что редуктор червя не может легко управлять червями.Эта особенность делает червяные редукторы полезными в приложениях, где необходимо поддерживать положение или предотвращать обратное движение.
Высокая устойчивость к ударным нагрузкам: червяные редукторы способны справляться с высокими ударными нагрузками из-за большой зоны контакта между зубами червя и червяного редуктора.Это делает их подходящими для тяжелых применений.
Параметры производительности гибкого привода модели VE
| Параметры производительности модели VE | ||||||||||||
| Модель | Номинальный выходной крутящий момент (N.m) | Стойкость крутящего момента (kN.m) | Наклонный крутящий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Соотношение | Эффективность |
Точность (Уровень) |
ИП | Рабочая температура ((°C) | Самозамыкание | Масса ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 12 кг |
| 5 дюймов | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 18 кг |
| 7 дюймов | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 32 кг |
| 8 дюймов | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 28 кг |
| 9 дюймов | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 52 кг |
| 12 дюймов | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 65 кг |
| 14 дюймов | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 88 кг |
| 17 дюймов | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 135 кг |
| 21 дюйм | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 192 кг |
| 25 дюймов | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 251 кг |
Заявления
Двигатели поворота червя - это механические устройства, используемые для обеспечения вращательного движения в различных приложениях. Они состоят из червяного винта и червяного колеса,которые работают вместе, чтобы генерировать крутящий момент и контролировать вращение приводной частиУникальная конструкция червяков позволяет иметь высокие скоростные коэффициенты и возможности самозамыкания, что делает их подходящими для нескольких применений.Вот некоторые распространенные применения червя гидравлических приводов:
Системы слежения за солнечными энергиями: приводы для вращения червяков широко используются в системах слежения за солнечными энергиями, таких как солнечные панели или солнечные концентраторы.Эти приводы позволяют солнечным панелям или зеркалам отслеживать движение солнцаСамоблокирующаяся особенность червяных редукторов помогает поддерживать положение панелей, несмотря на внешние силы и нагрузки ветра.
Строительство и тяжелое оборудование: приводные механизмы червяного привода применяются в строительной технике и тяжелом оборудовании.где они облегчают плавное и контролируемое вращение бума или джибаВысокие скоростные коэффициенты червяных редукторов позволяют точно позиционировать и поднимать тяжелые грузы.
Промышленные поворотные приборы: поворотные приборы червяного механизма используются в промышленных поворотных приборах, которые используются для вращения больших и тяжелых предметов.и системы обработки материалов, где есть необходимость вращения заготовки или продуктов для обработки, проверки или перемещения между различными станциями.
Робототехника и автоматизация: приводные механизмы червей играют жизненно важную роль в различных робототехнических приложениях.позволяет точное и контролируемое движениеЭти приводы также используются в автоматизированных конвейерных системах, где они облегчают перемещение товаров и материалов вдоль производственной линии.
Ветровые турбины: Двигатели с витками червя используются в системах ветровых турбин. Они помогают в управлении затяжкой, которая является регулировкой ориентации турбины для максимального захвата энергии от ветра.Самоблокирующаяся особенность червяков обеспечивает, чтобы турбина оставалась правильно выровненной с направлением ветра.
Антенны спутниковых приборов: приводные приводы червяков используются в антеннах спутниковых приборов для отслеживания и позиционирования.Они позволяют антеннам точно отслеживать спутники и поддерживать стабильное соединение, даже если они подвергаются воздействию факторов окружающей среды, таких как ветер или вибрации.
Это всего лишь несколько примеров многочисленных применений приводов червяного привода.и свойства самозамыкания делают их подходящими для различных отраслей промышленности, где требуется точное вращение и передача крутящего момента.
