Подробная информация о продукте:
|
| Тип: | Наборы шестерни червя | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Эффективность: | 40% | Установка: | Горизонтальный, вертикальный |
| Применение: | Солнечная энергия | Обслуживание OEM: | Доступный |
| Место происхождения: | Changzhou, Китай | Водитель: | 24VDC |
| Выделить: | Привод Slewing оси C5 Corrsion одиночный,Вертикальный одиночный привод Slewing оси,Одиночный охватывать солнечный привод ряда |
||

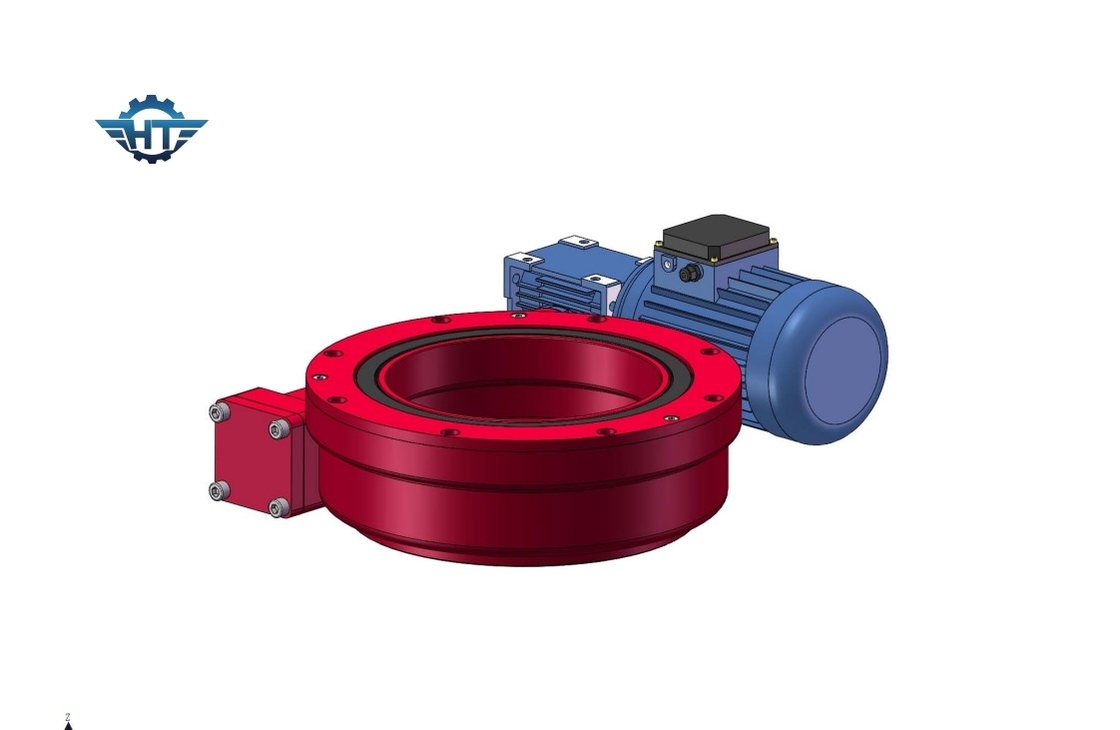

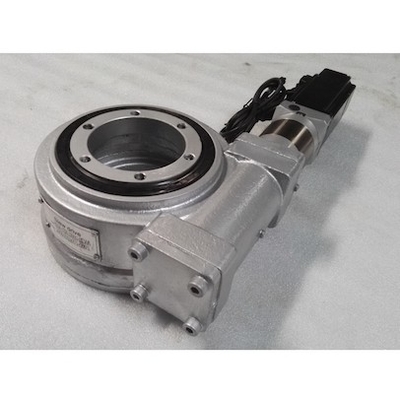

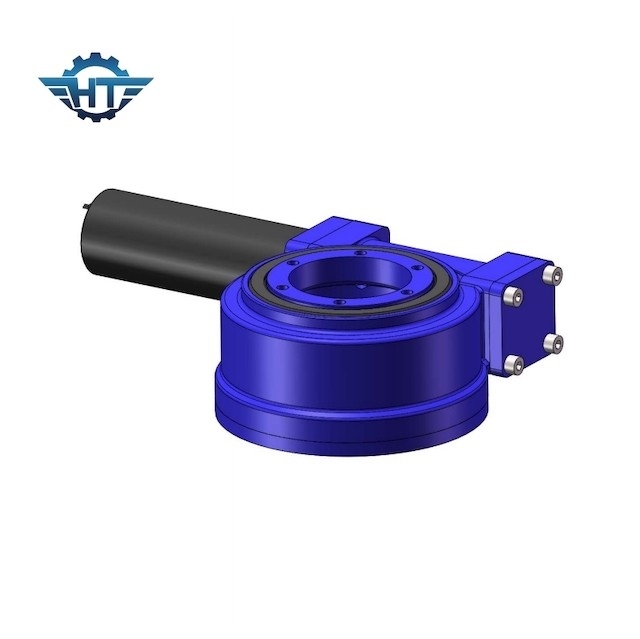

Охватывать привод ряда шестерни червя, степень C5 Corrsion для на открытом воздухе солнечных отслежывателей
Описание привода ряда шестерни червя C5 Corrsion
Одиночный охватывать привод ряда шестерни червя компактно построенный блок который состоит из охватывает червя, шестерню, снабжение жилищем, блок etc. основания этот приносит преимущества привода slewing.
Привод slewing Geared соответствующий для применений которые требуют медленному вращению с непрерывным или движением и способный регулировать радиальные и осевые нагрузки. Продукт со стандартными размерами для соединять электрический, гидравлический мотор, мотор сервопривода etc. так же, как соединял всю систему к оборудованию. О своих сжатости и высокой ригидности, червь управляющее устройство использовано в различных оборудованиях как мобильные платформы собрания, спутниковая система, гидравлические нагружая краны на кораблях откатки, небольшие морские краны, extendable вращая лестницы, в блоках колеса больших морских портальных транспортеров, оно теперь особенно широко uesd в солнечной энергии.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Массив системы слежения одиночной оси солнечный
Базовые условия установки, особенно направления ветра и силы ветра, должны быть рассмотрены в дизайне массива фотоэлемента одно-оси отслеживая. Горизонтальная одно-ось может повернуть панель к горизонтальному направлению сталкиваясь супер сильный ветер, который может избежать повреждения к панели сверх-сильным ветром; Угол панели можно также изменить согласно направлению для уменьшения возможности повреждения к панели.
Когда вьюга, доску батареи можно раскрыть как можно больше для того чтобы позволить снегу сползти вниз, и удар по доске батареи можно также уменьшить в случае большого hailstorm.
