Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | 7 дюймов |
|---|---|---|---|
| Коэффициент шестерни: | 57:1 | Эффективность: | 40% |
| Точность: | ≤ 0,1 градуса | Водитель: | электрический двигатель |
| Цвет: | как спрошено | Тип: | Ось червя часов одиночная |
| Выделить: | Привод Slewing твердой стали гидравлический,Привод Slewing одиночной оси гидравлический,Кольцо ряда привода червя твердой стали |
||

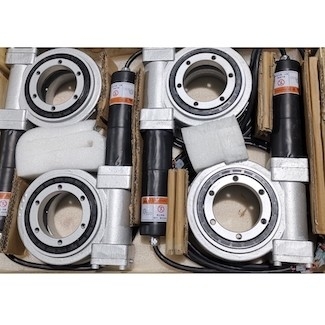

7 твердой стали дюймов приводов Slewing для систем слежения плоской одиночной оси солнечных
Описание приводов Slewing твердой стали
Роторный редуктор (привод ряда) главным образом использован в проектировать строительную технику, так же, как солнечная энергия, энергия ветра и разнообразие долгосрочная деятельность машинного оборудования автоматического сопровождения цели, и даже промышленное поле робототехники. Роторный редуктор главным образом имеет следующие 4 преимущества:
1. Роторный редуктор высокой интеграции
Роторный редуктор сильно интегрирован, самый большой и самый небольшой роторный редуктор может управлять машиной с в десятки разом зазора нагрузки, но их размер, особенно цепь передачи осевой размер очень не другой, это преимущество облегчает сплющивать структурной формы соединенных частей привода серии, таким образом уменьшающ все механическое оборудование.
2. Модульный роторный редуктор
Должный к высокой интеграции роторного редуктора, потребители не должны сформировать вращая прибор для каждой из частей поставки и обработки, в определенной степени также уменьшить продукцию продуктов в начале процесса подготовки, таким образом значительно улучшающ производительность труда.
3. Безопасность роторного редуктора
Привод червя имеет характеристики обратный само-запирать, может достигнуть обратный само-запирать, т.е., только червем для того чтобы управлять колесом червя. Эту характеристику делает роторный редуктор (привод ряда) можно широко использовать в подниматься, воздушная работа и другое оборудование, пока улучшающ научное и технологическое содержание хозяина, но также улучшить стабильность деятельности хозяина и фактор безопасности деятельности. Роторный редуктор (привод ряда) легок для установки, легкий для поддержания и сохраняет космос установки в большей степени чем традиционные роторные продукты.
4. Упрощенный основной дизайн роторного редуктора сравненный с традиционной передачей шестерни
Шестерня червя может получить относительно большой коэффициент торможения, в некоторых случаях, оно может сохранить основные части для хозяина, таким образом уменьшающ цену поставки для клиентов, но также значительно уменьшающ тариф поколения недостатка хозяина. Как интегрированная структура, роторный редуктор (привод ряда) относительно романн, и улучшение интеграции не только приносит много преимуществ в применении, но также создает много удобство для изготовления и пользы, и будет нашим ключевым направлением исследования в улучшать свою точность, стойкость и дальше расширять свое поле пользы в будущем.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |

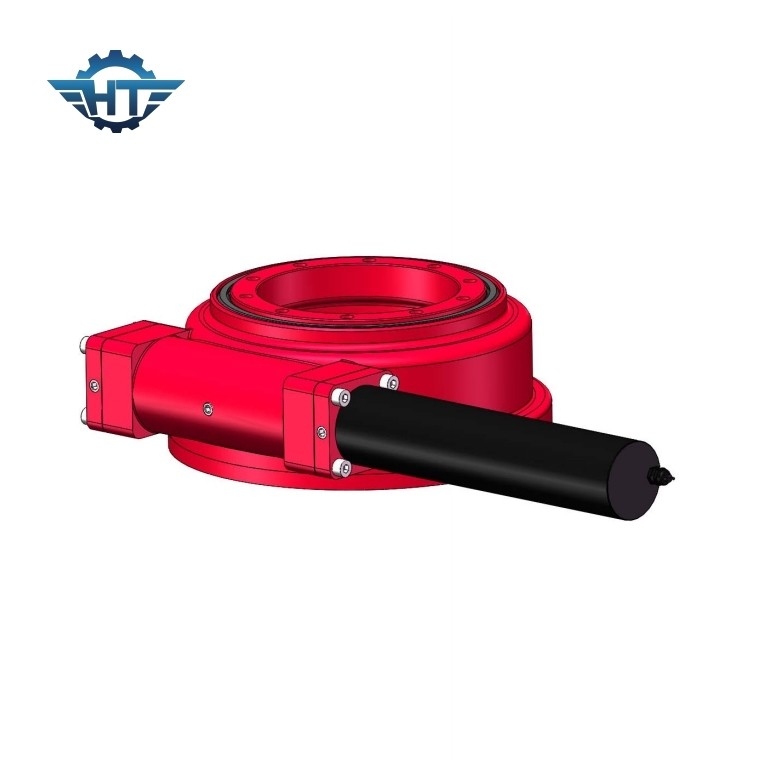

Параметры привода Slewing SE7
| Модель: | SE7 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 2000 N.m |
| Опрокидывать вращающий момент момента | K 1,35 N.m | Удержание вращающего момента | K 1,32 N.m |
| Статическая осевая оценка | 132 KN | Статическая радиальная оценка | 58 KN |
| Динамическая осевая оценка | 66 KN | Динамическая радиальная оценка | 38 KN |
| Коэффициент шестерни | 57:1 | Эффективность | 40% |
