Подробная информация о продукте:
|
| Тип: | Приводы Slewing SE1 | Материал: | 42CrMo, 50Mn |
|---|---|---|---|
| Гарантия: | 5~10 лет | Размеры: | 3 дюйма к 25 дюймов |
| Применение: | Промышленные машины | Цвет: | Требуемый клиент |
| Структура: | Закрытая одиночная ось | Защита: | IP66 |
| Выделить: | 1 дюйм проникают передачу шестерни,Привод отслежывателя промышленной машины солнечный,1 солнечного дюйм привода ряда |
||

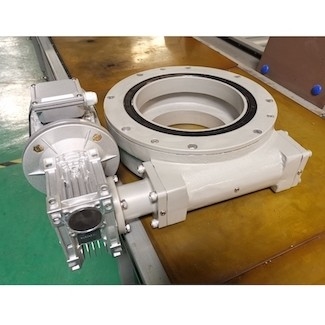

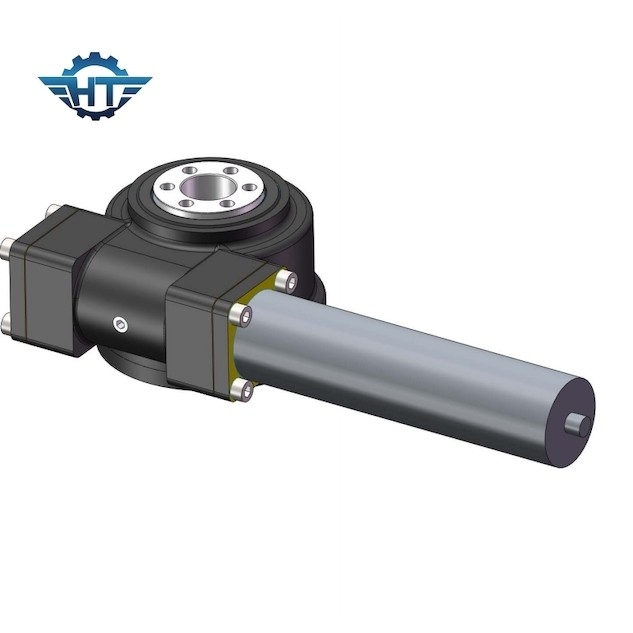

1 дюйм проникают приводы Slewing привода небольшие для солнечной энергии и промышленных машин
Описание приводов Slewing привода червя небольшое
Общие применения вообще инженерство и строительная техника. Его можно также приложить в солнечных, ветре и машинном оборудовании автоматического сопровождения цели разнообразия которым нужно долгосрочный работать. Сбор к компактной текстуре, короткой цепи передачи, приводу ряда легче для того чтобы достигнуть высокой точности и более легкий цифровой контроль, настолько там много применений в поле промышленных роботов. Привод ряда легок для использования и легкий для установки и для сохранения космоса. Когда выберите соответствующий привод ряда, во первых учитывайте если осевой радиальный подшипник, переворачивающ вращающий момент и другие параметры удовлетворяются с пользой, во-вторых, скорость ведомого вала привода ряда окончательная не могут превысить 3 rpm, для обеспечения нормального срока службы продукта.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Методы установки
Горизонтальная установка
Устанавливать привод ряда вверх ногами на оси азимута порекомендован для солнечных применений обеспечить лучшую защиту и увеличить защиту к оси высоты. Для других применений, устанавливая ориентация должна быть основана на оценке степени защиты и должна обеспечить лучшую защиту.
вертикальная установка
Порекомендованы, что устанавливает привод slewing в солнечные применения ссылаясь на прикрепленный чертеж для лучшей защиты. Для других применений, устанавливая ориентация должна быть основана на оценке степени защиты и должна обеспечить лучшую защиту.
