Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SE21" |
|---|---|---|---|
| Коэффициент шестерни: | 125:1 | Вращающий момент требуемой производительности: | kNm 16 |
| Опрокидывать вращающий момент: | kNm 205 | Эффективность: | 40% |
| Цвет: | RAL 9006 | Материалы уплотнения: | NBR+PVC |
| Выделить: | IP66 охватывая передачу шестерни червя,Привод ряда класса корозии солнечный,Двигатель ряда класса корозии C5 |
||

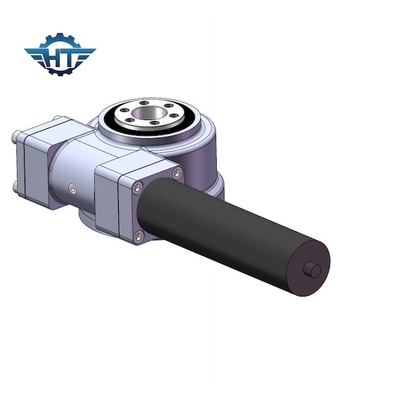

IP66 охватывая передачу шестерни червя, класс корозии C5 для солнечных систем слежения
Охватывать описание привода ряда шестерни червя
Привод подшипника slewing или кольца ряда вращательный завальцовк-элемент нося что консервная банка типично поддерживает тяжелый груз исклучая медленн-поворачивать.
Применение привода slewing обширно и увеличивало значительно. Как только главным образом использованный для минировать и тяжелая конструкции, применения привода теперь slewing включают солнечную энергию, ветротурбины и даже езды занятности. Индустрии поворачивают к ряду приводы которые требуют большущих прочности, точности, безопасности, и эффективности.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Особенности
1. Смогите получить большой диапазон регулирования передаточного числа
2. Больше компактного дизайна
3. Больше контакта зуба путем использование для того чтобы охватить червя, передачу мульти-зуба цепляя для того чтобы сделать его бежать ровно с малошумным.
4. Само-запирать, оно может осуществить обратный само-запирать, что сказать, только червь для того чтобы управлять колесом червя. С этой особенностью, механизм червя используемый в тяжелой технике может сыграть роль предохранения от безопасности.
5. Высокий кпд передачи, меньше носки.
Применения
Проектировать машинное оборудование наиболее широко используемое место для подшипников slewing, как машинное оборудование земли двигая, экскаваторы, машины развала, reclaimers штабелеукладчика, грейдеры, ролики дороги, сильные сверлильные машины, машины сверлить утеса, etc.
