Подробная информация о продукте:
|
| Электропитание: | Двигатель постоянного тока 24 В | Модель: | SE7 |
|---|---|---|---|
| Место происхождения: | Changzhou, Китай | Конструкция: | Закрытый корпус |
| Применение: | Солнечная энергия | Коэффициент: | 57:1 |
| Ранг IP: | IP66 | Гарантия: | 5 лет |
| Выделить: | Передача шестерни червя солнечной энергии,Передача SE7 шестерни червя,SE7 Slewing носящ привод |
||

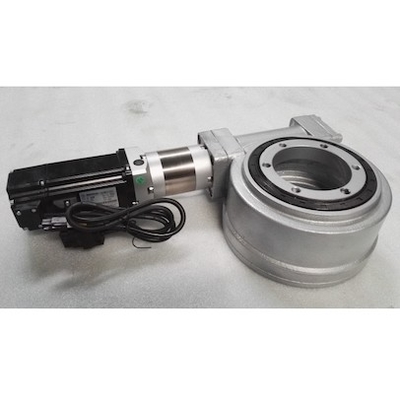

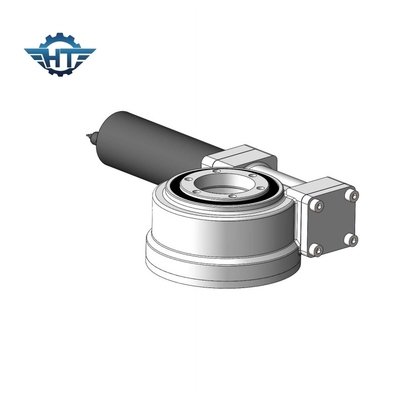

7 дюймов проникают для того чтобы зацепить небольшие приводы ряда, большой диапазон регулирования передаточного числа для солнечной энергии
Шестерня червя небольшой ряд управляет описанием
Привод slewing шестерни червя, также названный как slewing редуктор. Он обыкновенно составлен червя, подшипника slewing, снабжения жилищем, переходника мотора, крышки конца и других компонентов. Путем принятие подшипника slewing как свой компонент ядра, привод slewing может принести осевую силу, радиальную силу и опрокидывать момент одновременно. Сравнивающ с приводом slewing серии SE, серии WEA имеют преимущества лучшего защитного представления, большего вращающего момента передачи, лучшего сопротивления удара и длинного срока пригодности.
Привод slewing шестерни червя получает широкое применение в относительно роторных частях машинного оборудования как воздушное работая сверло утеса крана тележки машинного оборудования, сверля машину схватывая машину древесины, машину прессформы кода и поле солнечной энергии как солнечная система слежения, CSP, CPV.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Применения
Приводы Slewing могут выдержать большие аксиальные нагрузки, радиальные нагрузки и моменты опрокидывать. Turntable или рамка управляются приводом slewing для того чтобы вращать в азимуте и высоте.
Для солнечной энергии: Она конструирована в солнечной системе слежения для увеличения эффективности производства электроэнергии.
Промышленная польза: Главным образом использовал для того чтобы управлять 2 объектами которые вращают по отношению к одину другого на 360°.
