Подробная информация о продукте:
|
| Материал: | QT | Тип: | Червь и Wormwheel |
|---|---|---|---|
| Время жизни: | 30 лет | Применение: | двухосевой солнечный трекер |
| Коэффициент шестерни: | 57 | Закрытый корпус: | Да |
| Отрицательная реакция: | меньше чем 0,1 градуса | Effeciency: | 40% |
| Выделить: | slewing ring drive,small slew drive |
||

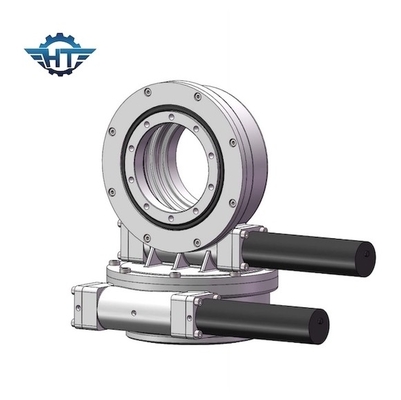

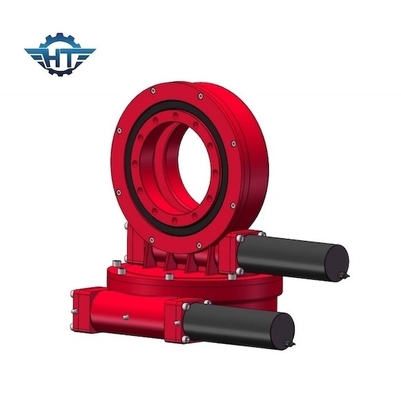

Привод ряда оси QT материальный двойной держа вращающий момент 13 KNm для солнечной системы слежения
Двойное описание привода ряда оси
Привод Slewing SDE7 для отслежывателя Двойн-оси солнечного
Фирменное наименование: HT
Номер модели: SDE3A
Условие: Новый
Обеспеченное послепродажное обслуживание: Инженеры доступные обслуживать машинное оборудование за морем
Вращающий момент выхода: 2000 N.m
Опрокидывать вращающий момент момента: 13500 n, m
Удержание вращающего момента: 13200 N.m
Осевая оценка: 34 KN
Радиальная оценка: 58 KN
Коэффициент шестерни: 57:1
Отслеживать точность: ≤ 0.1°
Мотор: 12V, 24V, мотор DC, 380V, мотор AC 220V
Чистый вес: 56 Kg
Срок поставки: Не позднее 15 рабочих дней после того как заказ подтвердил и оплата получила.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да |
705kg
|
Применения
Самое общее применение привода slewing для отслежывателей двойн-оси drivesare двойн-оси slewing солнечных, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации позиционера Двойн-оси SDE
1) Привод slewing серии SDE широко используемый для относительных частей вращения солнечного отслежывателя.
2) Двойные отслежыватель оси солнечного PV и солнечный
Приводы slewing двойн-оси SDE уверяются на жизнь поля 30 год точный располагать 3D. Приводы SDE создают эффективное и надежное решение в одиночном приводе. Мы квалифицируем весь из наших компонентов и сырье используя стандарты устанавливает ISO 9001, аттестации CE для того чтобы увеличить жизнь поля.
