Подробная информация о продукте:
|
| Модель: | 9 дюймов | Коэффициент шестерни: | 61:1 |
|---|---|---|---|
| Применение: | Регулируемый кронштейн держателя | Место происхождения: | Changzhou, Китай |
| Водитель: | Датчики Hall зацепляют мотор | Установка: | Вертикаль |
| Цвет: | как спрошено | Отрицательная реакция: | 0.15° |
| Выделить: | Обратная собственная личность запирая привод кольца ряда,Кольцо Slewing шестерни червя датчика Hall,Обратная собственная личность запирая привод ряда червя |
||

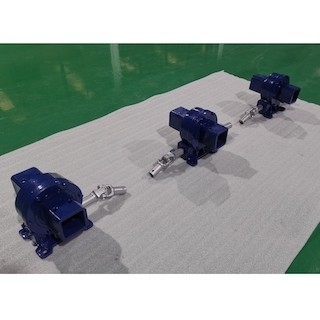

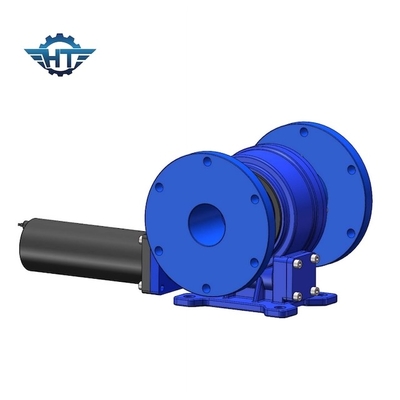

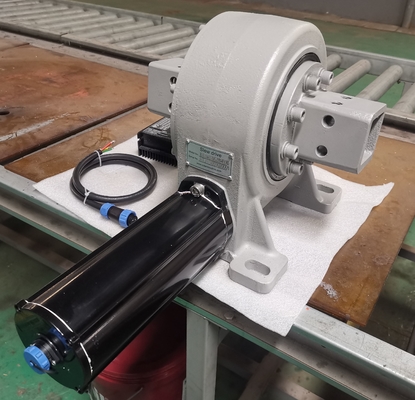

9 дюймов обратной собственной личности запирая кольцо Slewing шестерни червя для регулируемого кронштейна держателя
Собственная личность запирая описание кольца Slewing шестерни червя
Отличительная черта роторной зубчатой передачи червя особенность между статический само-запирать и динамический само-запирать. Когда ≤ 0,5 ηA эффективности запуска, статический само-запирать существует. В это время, невозможно управлять червем путем поворачивать подшипник slewing. Иногда, этот само-замок может быть invalidated некоторой внешней силой как внешняя вибрация. В это время, червь может управляться роторным подшипником slewing. Когда работая ≤ 0,5 η механической эффективности, угол винтовой линии γm=2.5°~4°, который может достигнуть динамический само-запирать (то есть, автоматический запирать во время движения), который может быть достиган путем полагаться на стрессе контакта и трении поверхности зуба.
В много управляющих устройств, само-запирать очень важен. Вообще, используя дополнительные тормозы или блоки самый общий метод. Само-запирать шестерни не может совершенно заменить роль тормозов. Роторная зубчатая передача червя статический само-запирать. В некоторые специальные случаи, как землетрясения, само-запирать все еще эффективен когда тенденция обратить вращение. Наш привод slewing имеет особенности обратный само-запирать из-за характеристик шестерни червя само-запирая. Эта особенность значительно увеличивает стабильность работать и фактора безопасности хозяина. Сравненный к традиционным продуктам качания, коробка передач привода slewing легка для установки, легкий для поддержания, и сохраняет значительный космос установки.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Преимущества
1. Сильный переворачивая момент основанный на кольце slewing
2. Adopt охватывая привод червя
3. Управляйте более большой нагрузкой для использования multi контакта зуба
4. Улучшайте статическую само-запирая функцию
