Подробная информация о продукте:
|
| Модель: | нул отрицательных реакций 3 дюйма | Коэффициент шестерни: | 31:1 |
|---|---|---|---|
| Применение: | параболическая хотя и нагревательная башня | Место происхождения: | Changzhou, Китай |
| Водитель: | Мотор шестерни 24VDC с кодировщиками | Установка: | установленное горизонтальное |
| Цвет: | как спрошено | Отрицательная реакция: | меньше чем 0,03 градуса |
| Выделить: | worm drive gearbox,worm gear slewing ring |
||

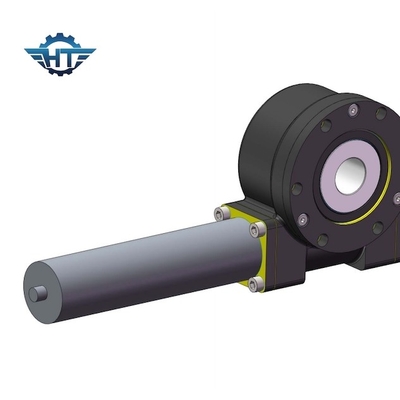

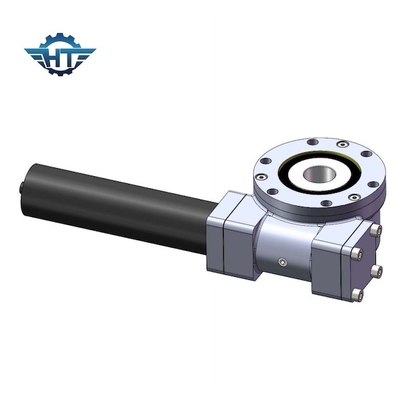

Нул коробок передач привода червя оси отрицательной реакции одиночных для параболистического однако и нагревая башни
Одиночное описание привода червя оси
Червь коробка передач составлена кольца slewing, червя, бросая снабжения жилищем, и стандартных компонентов как подшипник и болты, привод Slewing etc. может вытерпеть больше аксиальной нагрузки, радиальную нагрузку и момент опрокидывать. Turntable или рамка вращают на азимуте и высоте управляемых путем slewing привод. Нул приводов slewing отрицательной реакции особенный привод slewing со своими шестерней и червем имея идеальную сетку и также имеет разумные зазоры топления смазки и работать.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Типичные применения привода slewing включают электрические станции солнечной энергии, ветротурбины, краны тележки, корабли воздушной работы, общего назначения оборудование, гидравлическое оборудование, оборудование нефти, оборудование колеса управляя, экскаваторы и лифты с кнопочным управлением. Много других применений которые нельзя перечислить исчерпывающе, по мере того как приводы качания выбор для применений требуя высоких нагрузок и высокие вращающие моменты на такой же передаче.
