Подробная информация о продукте:
|
| Коэффициент шестерни: | 31:1 | Вращающий момент нормальной производительности: | 533 Nm |
|---|---|---|---|
| Место происхождения: | Changzhou, Китай | Удержание вращающего момента: | 7000 Nm |
| Опрокидывать вращающий момент: | 744 Нм | Вращающий момент требуемой производительности: | 0,065 об/мин |
| Использование: | Солнечная энергия | Защитить функцию: | IP66 |
| Выделить: | 24VDC 3" привод ряда шестерни червя,Ряд шестерни червя управляет 7000 Nm,Коробка передач привода ряда 7000 Nm |
||

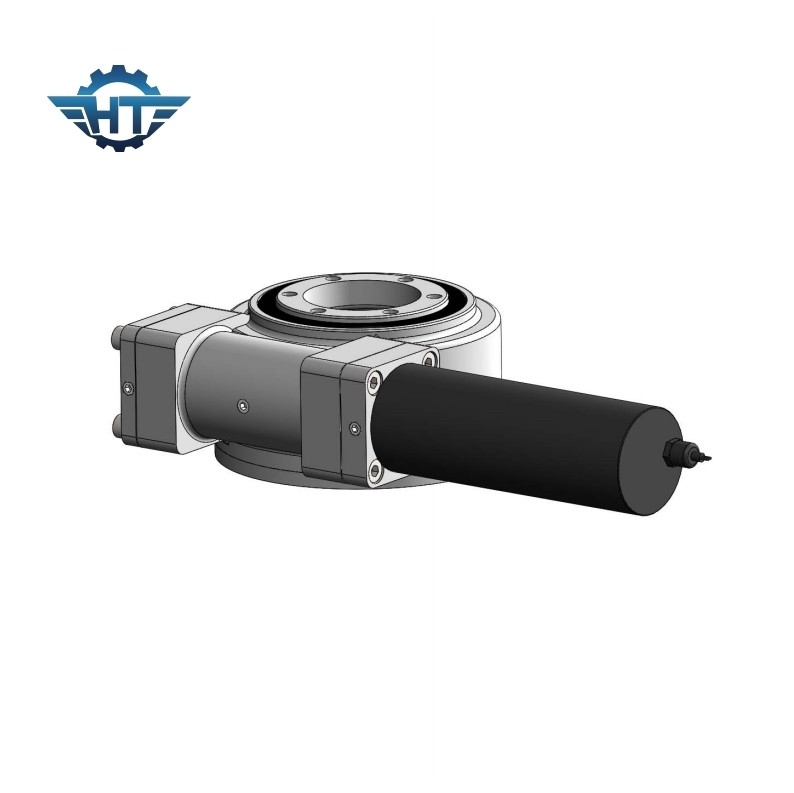

Закрытый привод ряда шестерни червя, 3 дюйма с мотором шестерни 24VDC для солнечной энергии
Закрытое описание привода ряда шестерни червя
SE сразил приводы главным образом использован в солнечной системе слежения, строительной технике. Из-за их многократных использований, приводы slewing приходят в разнообразие модельные размеры, ряды представления и характеристики устанавливать. Приводы хорошо подойдут для применений которые требуют и удерживания нагрузки и вращательного вращающего момента от такой же коробки передач. Их можно также сделать с двойными осями поворота, (поворачивая оси в то же время) или с двойными приводами на такой же оси, (2 модульной резьбы управляя такой же шестерней кольца в одной оси).
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Особенности, который соответствуют мотора шестерни
1. Вал выхода зацепленного мотора принимает двойную структуру поддержки, которая значительно увеличивает максимальный вращающий момент коробки передач.
2. Шестерня солнца и планетарная шестерня соединены сплайнами, которая увеличивает максимальный вращающий момент коробки передач и увеличивает срок службы.
3. Этап входного сигнала принимает винтовую зубчатую передачу, которая имеет малошумную и стабилизированную деятельность на высокой скорости. Внутренняя шестерня отделена для того чтобы сделать диапазон регулирования передаточного числа более большим и дизайн гибкий. Коробка передач и мотор зафиксированы осевыми продетыми нитку соединениями, который улучшает соответствуя точность и уменьшает шум.
4. Ультра-тихая и стабилизированная деятельность, со сроком службы больше чем 10 000 часов.
