Подробная информация о продукте:
|
| Модель: | Горизонтальные 5 дюймов | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Применение: | Небольшой промышленный экскаватор | Место происхождения: | Changzhou, Китай |
| Сертификаты: | ISO9001, CE | Особенность: | Одиночная ось |
| Смажьте: | Внутренние 5 лет | Направление нагрузки: | Осевой |
| Отрицательная реакция: | 0,1 градуса | ||
| Выделить: | Привод ряда промышленного экскаватора небольшой,Ось небольшого привода ряда одиночная,Привод ряда оси промышленного экскаватора одиночный |
||

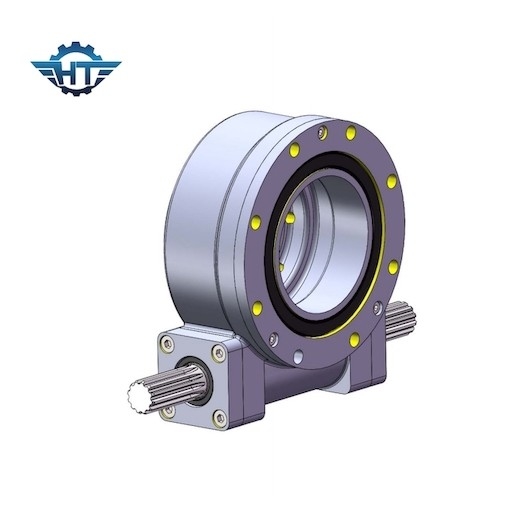

Небольшой одиночный вал червя SE5 сразил привод с гидравлическим мотором для промышленного экскаватора
Небольшие промышленные приводы Slewing экскаватора
Роторный прибор привода для строительной техники принадлежит техническому полю строительной техники и оборудования, и включает шестерню, дно шестерни фиксированно соединено с валом выхода, конец вала выхода далеко от шестерни ротатабельно соединен с базовой платиной через односторонний носить, приводной шток аранжирован на стороне шестерни, и наружная сторона шестерни обеспечена шестеренным парам кольца с управляя эластично аранжированными зубами на стороне управляя штанги. Один конец управляя штанги соединен с управляя механизмом, и другой конец соединен с переустановленным механизмом. Он обеспечивает сильно возможный прерывистый вид передачи для строительной техники и оборудования. Преимущества высокой точности передачи и простой структуры.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Наши преимущества
1. Колесо червя часов предусматривает больше контакта зуба, для обеспечения более высокого вращающего момента
2. Само-запирая особенность для увеличения стабильности и фактора безопасности
3. легкий установите, легкий для поддержания, и сохраните значительный космос установки.
4. шестерня и raceway Slewing твердеют рост технологического прочесса продолжительность жизни привода ряда
6. нестандартная конструкция доступна
Применения
Рычаг отслеживать одно-оси
Типично, солнечные фермы имеют множественные массивы клеток которые работают в synchrony, с рычагом который нажимает массивы совместно. Ручка зафиксирована на вращая вале каждой плиты батареи, и другой конец ручки подключен со связью контроля.
Не похож на концентрируя и жар-собирая приборы, массивам фотоэлемента (не-концентрируя тип) нужно быть отслеженным точно, и влияние немного градусов не очевидны. Для этого только нужно использовать электро-механический прибор для того чтобы повернуть угол в течение нескольких минут, и интервал не должен превысить 15 градусов в час. , в утре и вечере, вам не нужно повернуть для того чтобы быть перпендикулярно к земле, и вы можете пойти назад когда солнце идет вниз.
